| عنصر | القيمة |
|---|---|
| تغطية الغازات | الغازات القابلة للاشتعال (كاتاليتية/IR)، والغازات السامة، والأوكسجين |
| جهد الدخل | 16 إلى 32 فولت تيار مستمر (24 فولت تيار مستمر اسمي) |
| الحد الأقصى للطاقة | كيميائي/IR 3.7 واط؛ تحفيزي 4.9 واط؛ تيار بدء يصل إلى 800 مللي أمبير @ 24 فولت تيار مستمر |
| خرج الإشارة | 4-20 مللي أمبير (اختياري بين السحب/الإمداد)، RS485 مودبوس RTU |
| المرحلات | 3 مرحلات، 5 أمبير@250 فولت متناوب (المنبه1/المنبه2/خطأ) |
| حماية الدخول | IP66 |
| درجة حرارة التشغيل | -40掳C to +65掳C (certified range) |
| مادة الإسكان | ألمنيوم أو فولاذ مقاوم للصدأ مطلي بالإبوكسي، مستشعر من الفولاذ المقاوم للصدأ 316 |
| النطاقات النموذجية | قابل للاشتعال 20-100%LEL؛ O2 25%Vol؛ H2S 10-100 جزء في المليون؛ CO 100-1000 جزء في المليون |
| الاستشعار عن بعد | مدعوم، حتى 30 متر (100 قدم) |

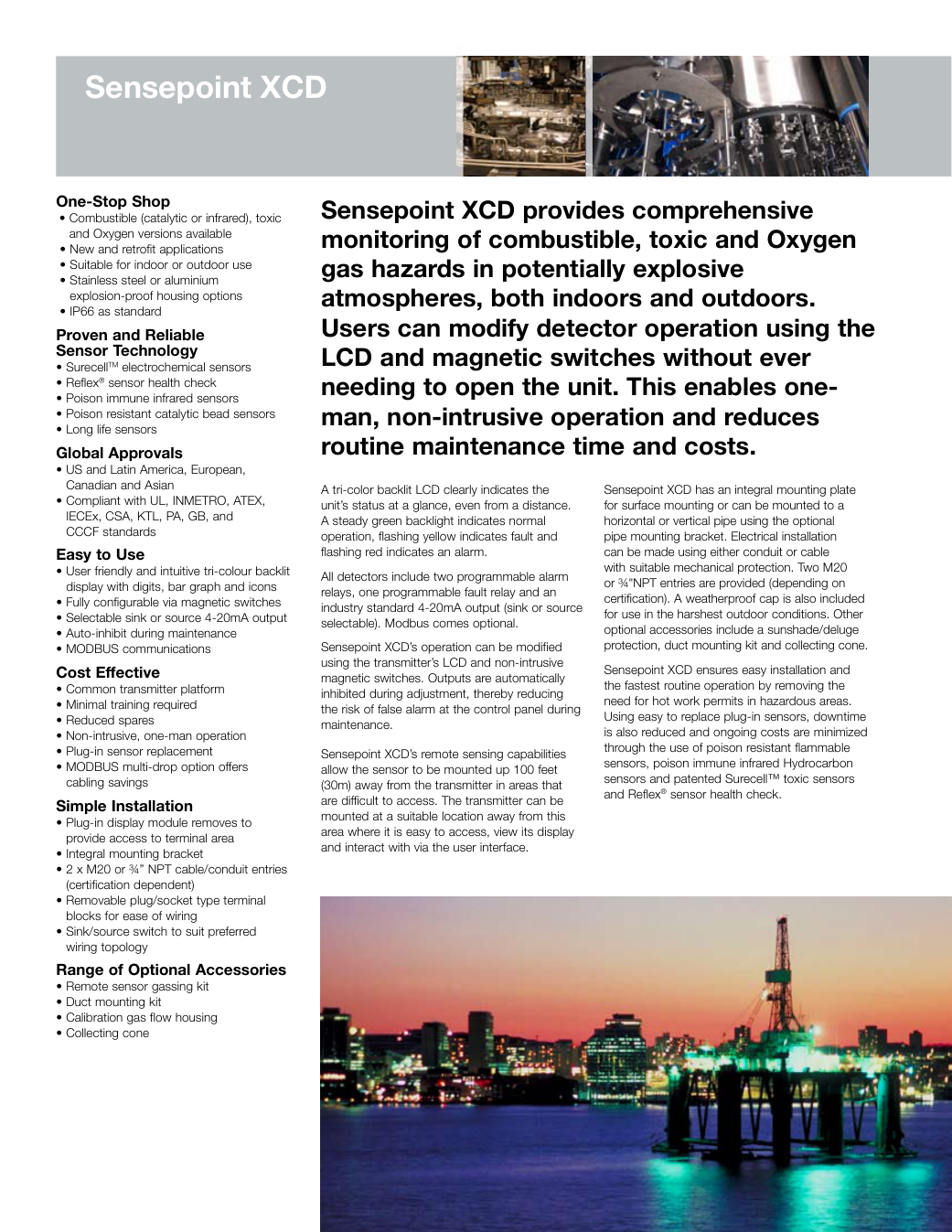

يوفر Sensepoint XCD مراقبة شاملة للمخاطر القابلة للاشتعال، والسمية، والأكسجين في المناطق الصناعية الخطرة. توفر إضاءة خلفية ثلاثية الألوان على شاشة LCD رؤية فورية للحالة: الأخضر للاستخدام الطبيعي، الأصفر المتوهج للخطأ/التحذير، والأحمر المتوهج للإنذار.
يمكن تكوين الكاشف بالكامل من خلال مفاتيح مغناطيسية غير تدخلية، بحيث يمكن للفنيين إجراء الإعداد والمعايرة دون فتح الغلاف. إن هذا الأسلوب الذي يقوم به شخص واحد، مع خراطيش المستشعر القابلة للتوصيل ومنصة الإرسال المشتركة، يقلل بشكل كبير من فترات التوقف وتكلفة التشغيل خلال دورة الحياة.
تسلسل الاختيار: تحديد الغاز/النطاق، التأكد من شهادة المنطقة الخطرة، اختيار البنية المتكاملة أو البنية البعيدة، ثم ربط المخرجات إلى PLC/DCS ومنطق الريليه المحلي.
يمكننا استخراج المجموعات الأربعة الأكثر قيمة (التركيب، الأسلاك، المعايرة، تدفق رموز الأعطال) إلى بطاقات مرجعية سريعة لهذه الصفحة الخاصة بالمنتج.
فيما يلي أشكال هندسية تم استخراجها وتقديمها من ملفات PDF الرسمية كأصول ثابتة محلية:
أمثلة على الغازات القابلة للاشتعال: methane/propane 20-100%LEL, 10%LEL increments, typical T90 <30s, typical accuracy 卤1.5%LEL.
أمثلة على الغازات السامة: H2S (10-100ppm)، CO (100-1000ppm)، NO2، NH3، Cl2، SO2 والمزيد، حسب خرطوشة الحساس المختارة.
مثال على الأكسجين: 25%Vol full scale, typical T90 <30s, typical accuracy 卤0.5%Vol.

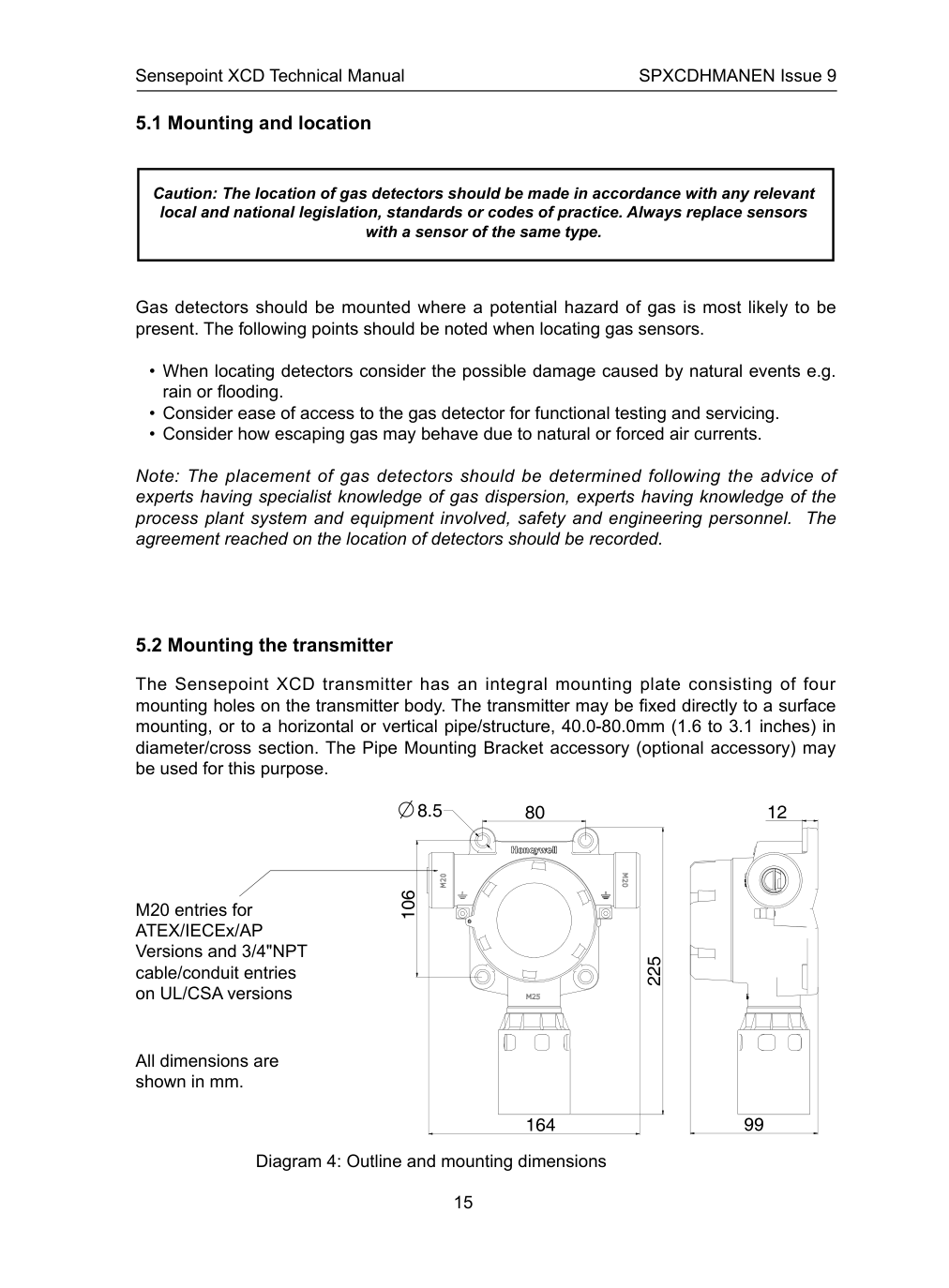

التركيب/الأسلاك: 3-wire 4-20mA architecture, terminal range 0.5-2.5mm虏, shielded cable and single-point grounding recommended.
صيانة: يوصى بفحص الاستجابة والمعايرة كل 6 أشهر؛ عمر المستشعر التحفيزي يعتمد على التطبيق.
للحصول على أحدث ورقة بيانات Sensepoint XCD، ورقة المواصفات، الدليل الفني، والدليل المستخدم الصيني، يرجى الاتصال بفريقنا الفني للحصول على الوثائق الخاصة بالنموذج.
تم استخراج أرقام الأجزاء التالية من القسم 15 (معلومات الترتيب) من الدليل الفني ل XCD في Sensepoint وتم تقديمها كمرجع اختيار قبل RFQ/PO.
| الفئة | رقم الجزء | الوصف |
|---|---|---|
| المرسل | SPXCDALMFX | الميثان CAT 0-100%LEL (20.0 إلى 100.0%LEL، 10%LEL)، سبيكة الألومنيوم، دخول M20 |
| المرسل | SPXCDALMRX | ميتان IR 0-100٪ LEL (20.0 إلى 100.0٪ LEL، 10٪ LEL)، سبيكة الألومنيوم، دخول M20 |
| المرسل | SPXCDALMO1 | الأكسجين 25.0% بالحجم مع سبيكة الألومنيوم، دخول M20 |
| المرسل | SPXCDALMHX | كبريتيد الهيدروجين 0-50 جزء في المليون (10.0 إلى 100.0 جزء في المليون، 1 جزء في المليون) مع سبيكة الألومنيوم، دخول M20 |
| المرسل | SPXCDALMCX | أول أكسيد الكربون 0-500 جزء في المليون (100 إلى 1000 جزء في المليون، 100 جزء في المليون) مع سبيكة الألمنيوم، مدخل M20 |
| المرسل | SPXCDALMG1 | الهيدروجين 0-1000 جزء في المليون مع سبيكة الألومنيوم، دخول M20 |
| خرطوشة المستشعر البديلة | SPXCDXSFXSS | الميثان CAT 0-100%LEL (20.0 إلى 100.0%LEL، 10%LEL) |
| خرطوشة المستشعر البديلة | SPXCDXSRXSS | الميثان IR 0-100%LEL (20.0 إلى 100.0%LEL، 10%LEL) |
| خرطوشة المستشعر البديلة | SPXCDXSO1SS | الأكسجين 25.0% حجماً فقط |
| خرطوشة المستشعر البديلة | SPXCDXSHXSS | كبريتيد الهيدروجين 0-50 جزء في المليون (10.0 إلى 100.0 جزء في المليون، 1 جزء في المليون) |
| خرطوشة المستشعر البديلة | SPXCDXSCXSS | أول أكسيد الكربون 0-500 جزء في المليون (100 إلى 1000 جزء في المليون، 100 جزء في المليون) |
| خرطوشة المستشعر البديلة | SPXCDXSG1SS | الهيدروجين 0-1000 جزء في المليون فقط |
| الملحقات | S3KCAL | غطاء المعايرة |
| الملحقات | SPXCDCC | جمع المخروط لاستخدامه مع الغازات الأخف من الهواء |
| الملحقات | SPXCDDMK | مجموعة تركيب القناة |
| الملحقات | SPXCDHMANEN | نسخة ورقية من الدليل باللغة الإنجليزية |
| الملحقات | SPXCDMTBR | حامل تركيب الأنابيب (يشمل التثبيتات ومجموعة مفاتيح سداسية) |
| الملحقات | SPXCDSDP | مظلة شمس / حماية من الفيضانات |
| قطع غيار | SPXCDDMT | وحدة عرض بديلة (O2 & السام) |
| قطع غيار | SPXCDDMF | وحدة عرض بديلة (FL & IR) |
| قطع غيار | SPXCDTMO | وحدة طرفية بديلة (O2) |
| قطع غيار | SPXCDTMT | وحدة طرفية بديلة (سام) |
| قطع غيار | SPXCDTMF | وحدة طرفية بديلة (FL & IR) |
| قطع غيار | SPXCDNPTP | قابس 3/4" NPT |
| قطع غيار | SPXCDM20P | قابس M20 |
| قطع غيار | SPXCDMANCD | قرص دليل التعليمات |
| قطع غيار | SPXCDNADP | محول 3/4" NPT إلى M20 |
| قطع غيار | SPXCDWP | حماية من العوامل الجوية |
| قطع غيار | SPXCDMAG | مغناطيس |
| قطع غيار | SPXCDSRLS | مثبت المستشعر مع برغي قفل |
| قطع غيار | SPXCDAKS | مفتاح ألين للقابس |
| قطع غيار | SPXCDHWES | مفتاح سداسي لبرغي الأرضي |
| قطع غيار | SPXCDEBS | الحامل الأرضي والبراغي |
رقم الجزء Sensepoint XCD الدليل الفني 15 , ; .
| الفئة | رقم الجزء | الوصف |
|---|---|---|
| SPXCDALMFX | الميثان CAT 0-100%LEL(20.0~100.0%LEL، 10%LEL)، M20 | |
| SPXCDALMRX | ميتان IR 0-100٪ LEL (20.0~100.0٪ LEL، 10٪ LEL)، M20 | |
| SPXCDALMO1 | الأكسجين 25.0% بالحجم، M20 | |
| SPXCDALMHX | كبريتيد الهيدروجين 0-50 جزء في المليون(10.0~100.0جزء في المليون، 1 جزء في المليون)،، M20 | |
| SPXCDALMCX | أول أكسيد الكربون 0-500 جزء في المليون (100~1000 جزء في المليون، 100 جزء في المليون)، M20 | |
| SPXCDALMG1 | الهيدروجين 0-1000 جزء في المليون، M20 | |
| SPXCDXSFXSS | الميثان CAT 0-100%LEL(20.0~100.0%LEL، 10%LEL) | |
| SPXCDXSRXSS | ميتان IR 0-100٪ LEL (20.0~100.0٪ LEL، 10٪ LEL) | |
| SPXCDXSO1SS | الأكسجين 25.0% حجماً فقط | |
| SPXCDXSHXSS | كبريتيد الهيدروجين 0-50 جزء في المليون (10.0~100.0 جزء في المليون، 1 جزء في المليون) | |
| SPXCDXSCXSS | أول أكسيد الكربون 0-500 جزء في المليون (100~1000 جزء في المليون، 100 جزء في المليون) | |
| SPXCDXSG1SS | الهيدروجين 0-1000 جزء في المليون فقط | |
| الملحقات | S3KCAL | (غطاء المعايرة) |
| الملحقات | SPXCDCC | غطاء جمع الغاز (أخف من الهواء) |
| الملحقات | SPXCDDMK | (عدة تركيب قناة) |
| الملحقات | SPXCDHMANEN | (دليل ورقي باللغة الإنجليزية) |
| الملحقات | SPXCDMTBR | (يشمل مفتاح الربط) |
| الملحقات | SPXCDSDP | / |
| قطع الغيار | SPXCDDMT | (O2 و سام) |
| قطع الغيار | SPXCDDMF | (FL & IR) |
| قطع الغيار | SPXCDTMO | (O2) |
| قطع الغيار | SPXCDTMT | (سام) |
| قطع الغيار | SPXCDTMF | (FL & IR) |
| قطع الغيار | SPXCDNPTP | قابس 3/4" NPT |
| قطع الغيار | SPXCDM20P | قابس M20 |
| قطع الغيار | SPXCDMANCD | قرص دليل التعليمات |
| قطع الغيار | SPXCDNADP | محول 3/4" NPT إلى M20 |
| قطع الغيار | SPXCDWP | حماية من العوامل الجوية |
| قطع الغيار | SPXCDMAG | مغناطيس |
| قطع الغيار | SPXCDSRLS | مثبت المستشعر مع برغي قفل |
| قطع الغيار | SPXCDAKS | مفتاح ألين للقابس |
| قطع الغيار | SPXCDHWES | مفتاح سداسي لبرغي الأرضي |
| قطع الغيار | SPXCDEBS | الحامل الأرضي والبراغي |
