产品描述

Midas®由与其超敏捷低ppm有毒气体监控分析仪的立异性Chemcassette®范围和我们由维修工程师（24/7，全年无休）构建的全球网络而广受赞誉。

Midas®采样间隔最大可达到30米（100英尺），并且使用控制技术自动调整流量率以保证气体检测操纵无误差。Honeywell Analytics设计并制造了其独占的提高前辈的传感器自动出产线，保证了无可相比的质量和可靠性。

Midas®外形小巧，便于检验的金属机身设计使得它在密集、日间复杂的过程环境中或空间要求较高环境中的安装非常便捷。Midas®配有尺度的内置式可选的电源和通信模式，包括3个内置继电器、0-22mA模拟输出、Modbus/TCP以太网数字输出和全新的以太网供电（PoE）协议——所有电源、控制和通信设备的单一以太网连接。Midas®体系结构明显降低了PLC和FieldBus系统集成的本钱。

Midas®通过变送器平台用于典型产业环境中的有毒气体、环境气体以及可燃气体的探测。预先校准的“即插即用”智能传感器可在没有工具的情况下对传感器快捷而简易的更换，并且防止操纵职员使用错误或废弃传感器错误。高亮度的LED以及直观的图表显示交互式菜单时显示气体读数和警报级别（结合了用于参数设置、检测和校准的密码保护菜单）。

Midas®是用于半导体产业及其他一般产业所使用的有毒气体以及可燃气体的高敏捷度和可靠度的气体探测器。通过延长的传感器校准周期、灵活的通信模式以及传感器自诊断功能和流量自动控制，Medias®大大降低了气体探测所需要的运营成本。

Midas气体检测仪支持40种以上气体检测

MDA Scientific Midas包装盒

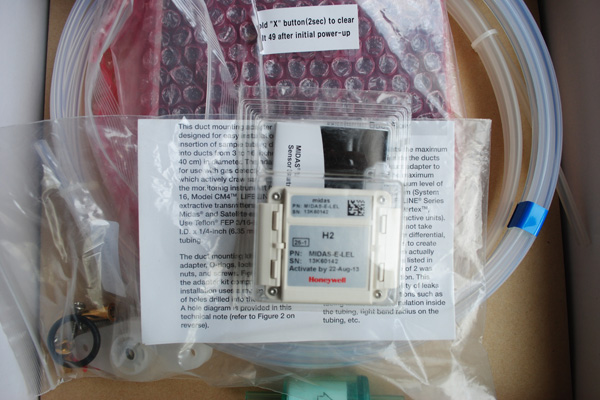

MDA Scientific Midas部件

Honeywell MIDAS毒气可燃气体氧气探测器使用手册

产品特点

• Midas®是用于半导体工业及其他一般工业所使用的有毒气体以及可燃气体的高灵敏度和可靠度的气体探测器。通过延长的传感器校准周期、灵活的通讯模式以及传感器自诊断功能和流量自动控制，Medias®大大降低了气体探测所需要的运行成本。

          Midas®通过变送器平台用于典型工业环境中的有毒气体、环境气体以及可燃气体的探测。预先校准的“即插即用”智能传感器可在没有工具的情况下对传感器快捷而简易的更换，并且防止操作人员使用错误或废弃传感器错误。高亮度的LED以及直观的图表显示交互式菜单时显示气体读数和警报级别（结合了用于参数设置、检测和校准的密码保护菜单）。

          Midas®形状小巧，便于检修的金属机身设计使得它在密集、日间复杂的过程环境中或空间要求较高环境中的安装非常便捷。Midas®配有标准的内置式可选的电源和通讯模式，包括3个内置继电器、0-22mA模拟输出、Modbus/TCP以太网数字输出和全新的以太网供电（PoE）协议——所有电源、控制和通讯设备的单一以太网连接。Midas®体系结构显著降低了PLC和FieldBus系统集成的成本。

          Midas®采样距离最大可达到30米（100英尺），并且使用控制技术自动调整流量率以保证气体检测操作无误差。Honeywell Analytics设计并制造了其独有的先进的传感器自动生产线，保证了无可比拟的质量和可靠性。

          Midas®由与其超灵敏低ppm有毒气体监控分析仪的创新性Chemcassette®范围和我们由维修工程师（24/7，全年无休）构建的全球网络而备受称赞。

Midas气体检测仪具备多种通讯方式，且具有高精度和灵敏度

仪器特点：

• 可用于40多种气体，并带有两年延长保质期
• 带有内置“电子标定”证书的智能传感器夹头
• 内置1、2级警报以及故障用继电器
• 以太网供电（PoE）通讯和供电平台
• 键盘接口和远程网络浏览器接口
• 连接到任意变送器的热裂解器和LonWorks接口可选模块
• 密码保护菜单管理功能用于维护系统完整性
• 高亮度LED和直观图标显示、超大背光式LCD显示屏
• 工厂校准的传感器可减少频繁的真实气体测试
• 带有故障和状态报告的格力的0-22mA模拟输出
• ModBus/TCP以太网通讯方式可便捷地连接到控制和报警系统以达到控制连接以及进行服务
• 可到30米取样距离的强有力的采样泵系统（2年使用寿命）
• 交互式训练模拟器工具
• CE标记的用于全面抗电磁干扰
• Reflex®传感器工作状态检查以改善探测器工作安全可靠性
• TempraSure®TM温度补偿基数（视情况而定）
• 浏览传感器历史的状态记录
• 确认气体泄漏以避免误报警的技术

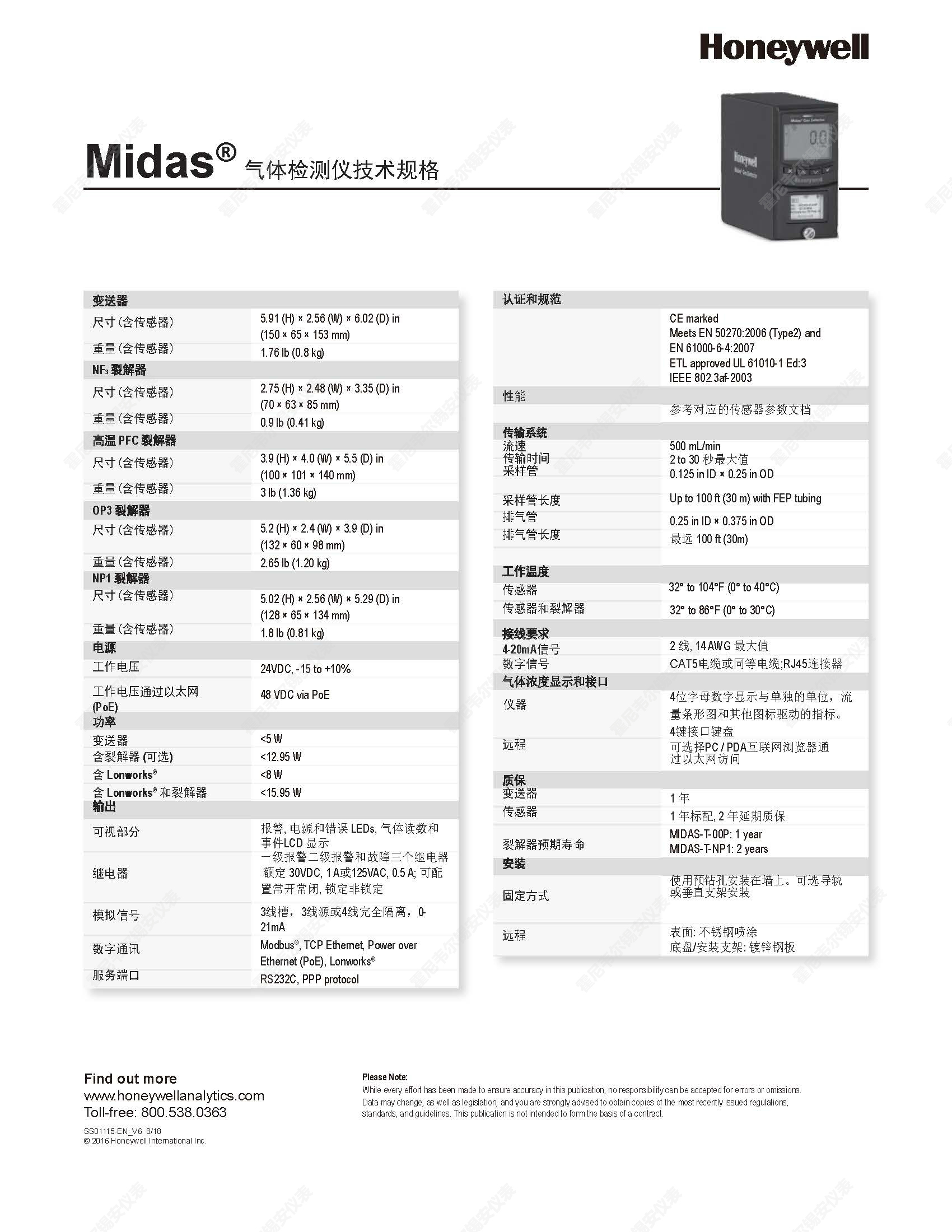

技术参数

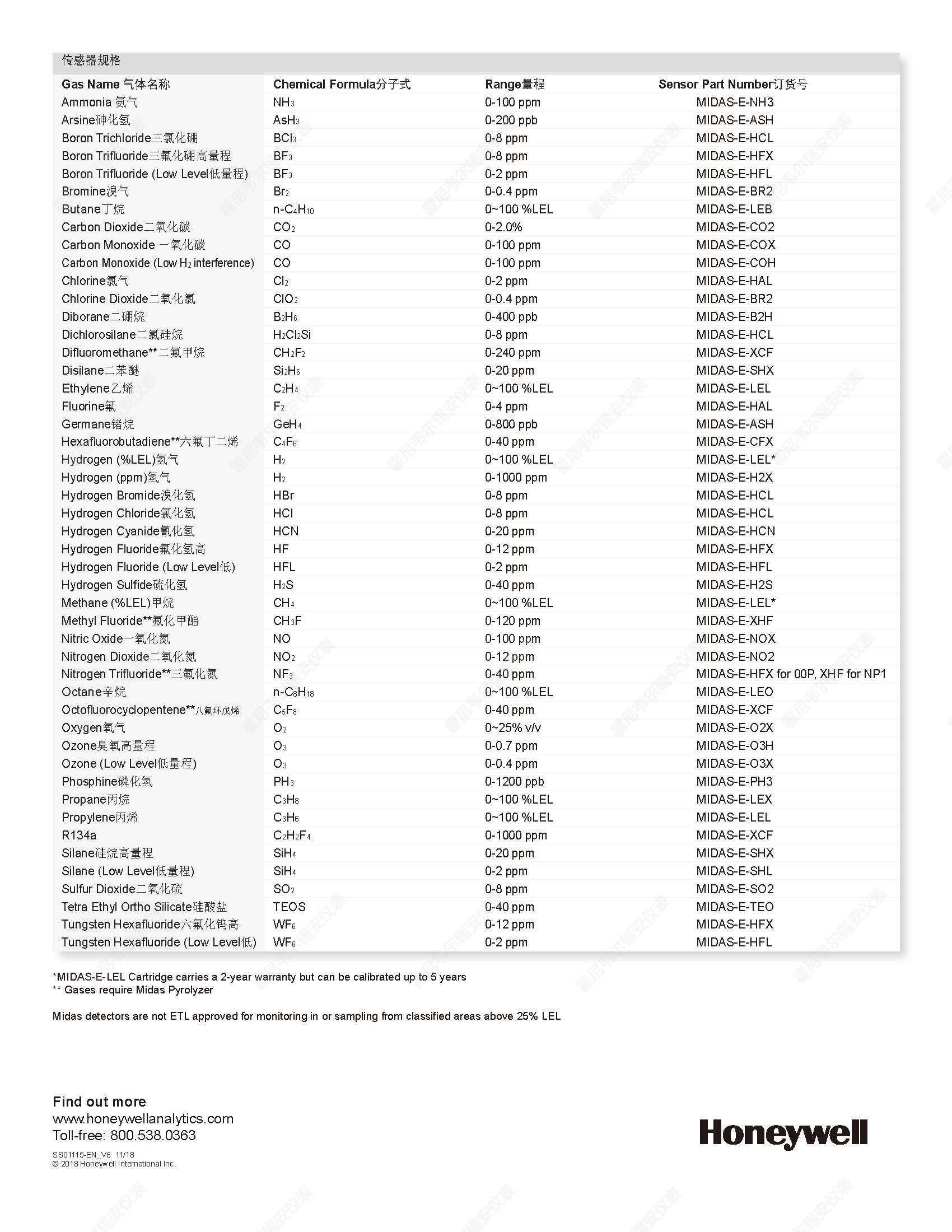

• 可探测气体量程：



  气体名称	化学式	范围
  氨	NH3	0-100ppm
  氢化砷	AsH3	0-0.2ppm
  三氯化硼	BCl3	0-8.0ppm
  三氟化硼	BF3	0-8.0ppm
  三氟化硼（低浓度的）	BF3	0-2.0ppm
  溴	Br2	0-0.4ppm
  二氧化碳	CO2	0-2% vol
  一氧化碳	CO	0-100ppm
  氯	Cl2	0-2.0ppm
  二氧化氯	ClO2	0-0.4ppm
  三氟化氯	ClF3	0-0.4ppm
  硼乙烷	B2H6	0-0.4ppm
  二氯甲硅烷	H2SiCl2	0-8.0ppm
  二氟甲烷	CH2F2	0-120ppm
  乙硅烷	Si2H6	0-20ppm
  氟	F2	0-4.0ppm
  锗烷	GeH4	0-0.8ppm
  六氟丁乙烯	C4F6	0-40ppm
  氢（%爆炸下限（LEL））	H2	0-100% LEL
  氢（ppm）	H2	0-1000ppm
  溴化氢	HBr	0-8.0ppm
  氯化氢	HCl	0-8.0ppm
  氰化氢	HCN	0-20ppm
  氟化氢	HF	0-12ppm
  氟化氢（低浓度的）	HF	0-2.0ppm
  硫化氢	H2S	0-40ppm
  硫化氢（高浓度的）	H2S	0-100ppm
  甲烷（%爆炸下限（LEL））	CH4	0-100% LEL
  甲基氟	CH3F	0-60ppm
  二氧化氮	NO2	0-12ppm
  一氧化氮	NO	0-100ppm
  三氟化氮	NF3	0-40ppm
  八氟环戊烯	C5F8	0-40ppm
  氧气能力&缺氧	O2	0-25% vol
  臭氧	O3	0-0.4ppm
  磷化氢	PH3	0-1.2ppm
  氢氧化磷	POH3	0-0.4ppm
  硅烷	SiH4	0-20ppm
  硅烷（低浓度的）	SiH4	0-2.0ppm
  二氧化硫	SO2	0-8.0ppm
  六氟化硫	SF6	0-8000pm
  四氟化硫	SF4	0-0.4ppm
  正硅酸乙酯	TEOS	0-40ppm
  六氟化钨	WF6	0-12ppm
  六氟化钨（低浓度的）	WF6	0-2.0ppm

• 发送器尺寸（带有传感器的机组）：120毫米高，63毫米宽，150毫米厚
• 发送器重量（带有传感器的机组）：0.8千克

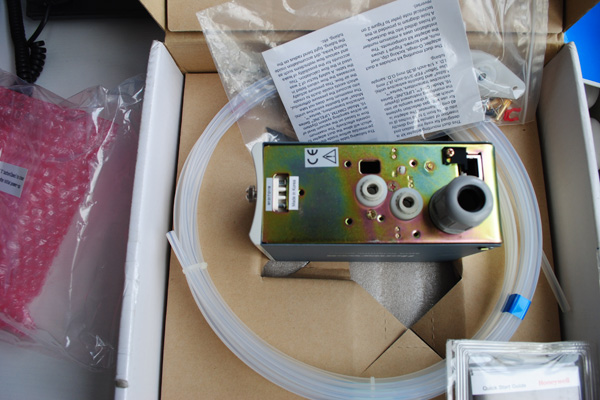

MDA Scientific Midas侧面一

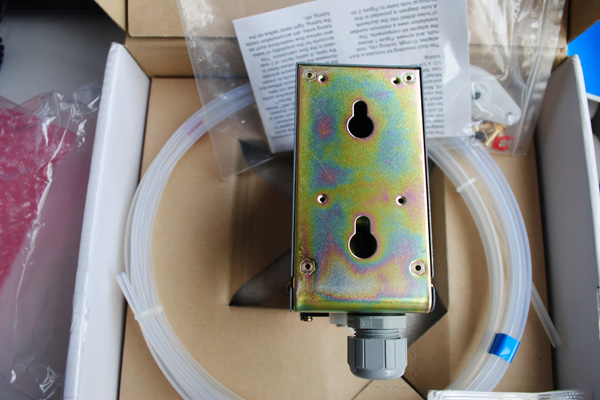

MDA Scientific Midas侧面二

• （低温版）热解器尺寸：70毫米高，63毫米宽，83毫米厚
• （低温版）热解器重量：0.41千克
• （高温版）热解器尺寸：113毫米高，101毫米宽，140毫米厚
• （高温版）热解器重量：1.25千克
• 操作电压：24V DC 标称+/-10%
• 以太网供电操作电压：36-57VDC（经由PoE），48V DC 标称
• 发送器部件功耗：约5.0瓦
• 带有热解器（可选件）的功耗：小于12.95瓦
• 可视类输出：警报、电源和故障等以及带有气体读数和结果的背光液晶显示器
• 继电器输出：分别用于警报1、警报2和故障的3个继电器，额定值：1.0A@30VDC或0.5A@125VAC；可配置的NO（常开）或NC（常闭），上锁或未上锁
• 模拟输出：2路绝缘的0-22mA
• 数字通讯：标准，ModBus/TCP以太网；以太网供电（PoE），可选LonWorks
• 服务端口：RS 232C/PPP协议
• 欧洲认证：CE标记；符合EN 50270：1990（类型2）和EN 55011：2000
• 环境认证：经ETL审核批示UL 61010B和CSA-C22.2 No. 1010.1-92
• 性能认证：设计符合UL 2075（未决的2004）
• 电器认证：IEEE 802.3af-2003
• 流率：500毫升/分钟
• 运输时间：最大2-30秒
• 性能：LDL<LAL；LAL=1/2TLV（典型的12%FSD）；FSD=4×TLV
• 取样管道长度：长达30米（100英尺），带有FEP管道，具体取决于气体类型
• 取样环境点监测：推荐在线空气过滤器
• 取样排气管长度：长达30米（100英尺）
• 样品管道：6.35毫米外径（1/4英寸）×3.18毫米（1/8英寸），FEP，最长30米（100英尺），具体取决于气体类型
• 排气管道：6.35毫米外径（1/4英寸）×3.18毫米（1/8英寸），FEP，30米（100英尺）
• 带有传感器的机组的操作温度：0-40摄氏度
• 4-20mA/DC电源/继电器的接线要求：最大14AWG
• 数字化接线要求：屏蔽CAT 5电缆或等同物，RJ 45连接器
• 仪器显示器及显示介面：带分离测量部件、流率条形图和其它标象指示器的4位字母数字显示屏；4按钮薄膜键盘
• 远程界面：可透过以太网或其它总线系统访问的PC/PDA网络浏览器
• 发送器部件保修：1年
• 传感器夹头保修：标准，1年；带有扩展保修项目：2年
• 帮浦的预期寿命：大于2年
• 安装方法：使用在后机身上预先钻好的两个孔进行墙面安装
• 安装材料：带油漆罩面的钢铁盒

适用范围

Midas是用于半导体工业及一般工业场所的高灵敏度，高可靠性有毒及可燃气体探测器。长达两年的传感器校准周期，灵活的通讯模式以及传感器自诊断功能和流量自动控制，Midas可大幅降低气体探测器的运行成本。
