产品描述

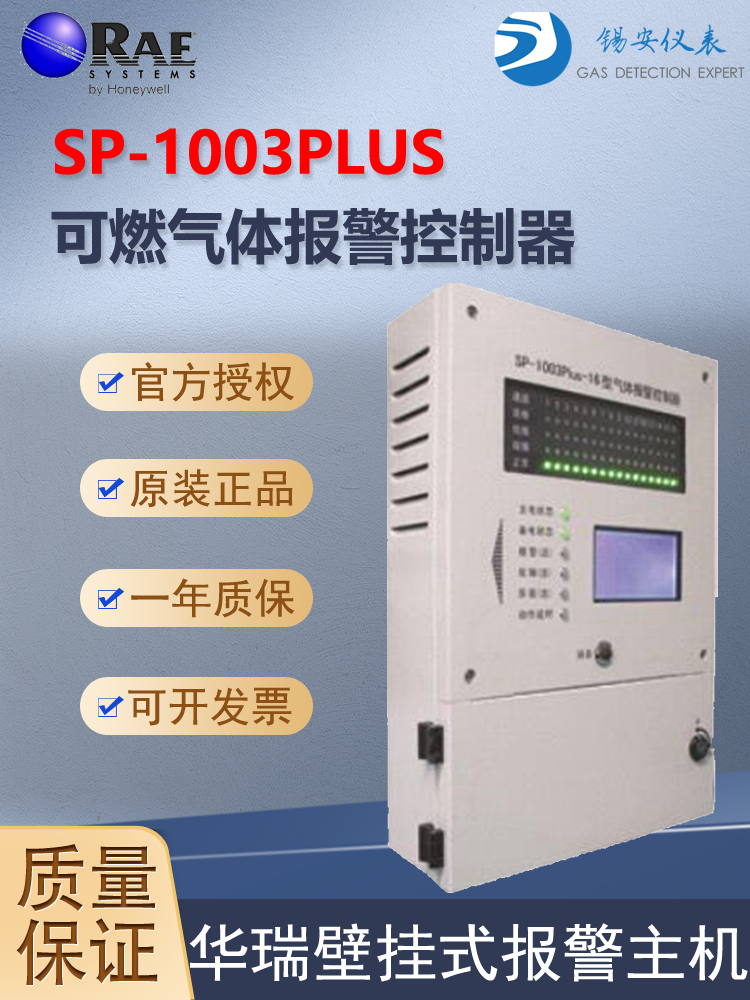

SP-1003Plus 系列可燃气体检测报警控制器（以下简称控制器），采用壁挂式结构，具有安装简单、操作方便的特点。可适用于各种标准 4～20mA 信号的测量与控制。该控制器还具有现场声光报警，报警记录存储、查询，可编程报警及故障开关量输出等功能，可灵活控制外部报警、排风及其它外部设备。适用于冶金、石油石化、化工等行业中作为对危险气体进行连续监测的报警控制设备。

主要特点
 可编程继电器输出
 RS-485输出，支持MODBUS
 大字符LCD点阵液晶显示屏、大容量信息

 支持多种气体设置、测量单位(包括射线)
 中文操作菜单
 同步4-20mA输出模块（可选）
 支持报警记录存储、查询功能
 独立的I/O接线箱，方便安装

产品特点

• 显示屏循环显示各通道监测信息
• 两级报警值设定,不同声光信号指示不同报警级别
• 两级无源报警继电器输出,最大容量220V AC, 2A
• 开关量关断延时0～60分钟可调
• 主备电源自动切换，备用电源连续工作时间不低于2小时
• 电源超/欠压及断电报警
• 数据存储功能，存储报警记录
• 具有开机自检功能
• 输入端加有保护电路
• 已通过国家消防认证



技术参数

工作电源:220VAC 50Hz（0.5A）
备用电源:2通道12V. 2.2Ah；4/8/16通道 12V. 7Ah
输出电源:16VDC .500mA
工作方式: 巡检
采样速率: 2/4/8路：125毫秒/路. 16路：62.5毫秒/路
功率: 2路200W、4路30W、8路50W、16路80W（满载）
输入信号:4~20mA （2线/3线 检测器）
报警记录:
最先报警通道号显示、报警部位显示、
报警事件记录
报警设定:越限（上限）报警，量极限值可设
报警功能:各级独立的LED灯指示和不同频率的声响
        报警区分不同报警等级
报警输出:两级无源报警继电器/路
触点容量: 220VAC, 5A
通讯接口: RS485
环境温度: -20℃~+55℃
环境湿度:0~99%RH（无凝露）
环境压力:86KPa~106KPa
显示方式: 2/4/8路：超高亮LED；16路：240×64点阵LCD
分辨率: 0.01（0~99）/0.1（100~999）/1（1000~2000）/0.1（氧气）
测量精度  ＜±1%
外形尺寸:   320mm×220mm×100mm（HWD）/2路
            470mm×310mm×115mm（HWD）/4、8路
            500mm×350mm×135mm（HWD）/16路壁挂
            133mm×606mm×250mm（HWD）/16路盘装
重量:  6.0Kg/2路；12.0Kg/4、8路；13.0Kg/16路

适用范围

应用领域
• 石油化工
• 冶金、燃气
• 消防
• 炼油厂/制漆、喷漆、染料操作
• 电力，通讯
• 城市供水
• 污水处理
• 科研、教育、国防
