RAE华瑞SP-1003 Plus-16壁挂式可燃气体报警控制器

RAE华瑞 SP-1003 Plus-16壁挂式可燃气体报警控制器

品牌：	RAE华瑞
型号：	SP-1003 PLUS
种类：	主机(控制器)
检测原理：	催化燃烧
测量气体：	LEL可燃气
工作温度：	-20℃ ~+55℃
环境湿度：	0~99% RH（无凝露）
使用说明书：	RAE华瑞SP-1003 Plus-16壁挂式可燃气体报警控制器产品使用说明书
检测精度：	＜ ±1%
分辨率：	根据量程而定
工作电源：	220VAC +10%，-15% ；50Hz ±5Hz

SP-1003 Plus-16 采用壁挂式安装方式的可燃气体报警控制器，具有安装简单、操作方便的特点。适用于各种标准4 ～ 20mA 信号的测量与控制。可燃气体报警控制器还具有现场声光报警，报警记录存储、查询，可编程报警及故障开关量输出等功能，可灵活控制外部报警、排风及其它外部设备。

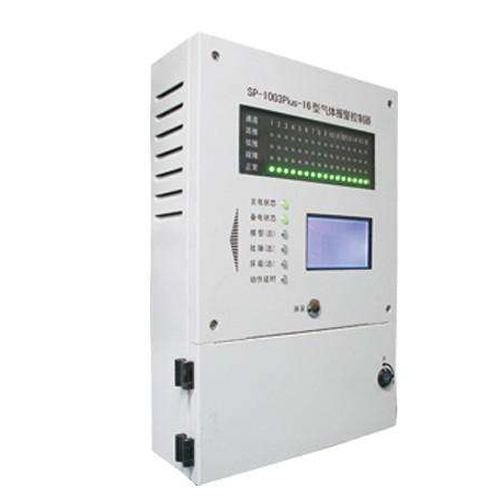

SP-1003PLUS-16可燃气体控制器参考图如下

可下载详情资料: 可燃气体报警控制器SP-1003PLUS-16

• 壁挂式可燃气体报警控制器的 CPU 采用 ARM，运算速度快、精度高、可靠性强，工作稳定

• 主、辅显示区分开，直观、清晰

• 主显示区采用大屏幕点阵LCD液晶，实时显示气体浓度、报警部位、系统时间等信息，

• 中文操作菜单

• 辅显示区采用高亮 LED 显示，指示报警信息

• 多种信号输出，可方便接入 PLC/DCS 等工控系统及外部设备

• 现场声光指示，可直观、清晰的为管理人员提供当前被监测环境危险级别信息

• 两级报警值设定，不同声光信号指示不同报警级别

• 报警声压级可设定 65dB、95dB、115dB

• 可存储 1000 条以上报警记录，便于查询、管理

• 具有锁定显示和自检功能，便于维修

• 带备用电源，保证主电被切断后，依然可正常工作 2h 以上

• 具有备电欠压报警功能，报警时间大于 1h

• 独立的用户操作区，接线简单、明了

• 提供安装板，方便用户选择任意合适的位置固定

• 满足 GB16808-2008 标准

工作电源	220VAC +10%，-15% ；50Hz ±5Hz
工作电流	1A @ 24VDC
备用电源	24VDC，7.2Ah
输出电源	24VDC，500mA
工作方式	巡检
功率	80W （满载）
输入信号	4~20mA （2 线 /3 线检测器）
输出 / 报警	4~20mA（可选）
报警记录	报通道号显示、报警部位显示、报警事件记录、时间、浓度等
报警设定	越限报警（高于设定值报警，两级可设）；区间报警（适用于氧气）
报警功能	各级独立的 LED 灯指示和不同频率的声响报警区分不同报警等级，报警声压级可设定（65dB、95dB、115dB）
报警输出	3 个公共继电器，分别为公共一级、公共二级、公共故障报警继电器输出，8 个可编程继电器
触点容量	220VAC,5A
通讯接口	RS-485 MODBUS RS-485 MODBUS（RS-232）
环境温度	-20℃ ~+55℃
环境湿度	0~99% RH（无凝露）
环境压力	86~106kPa
显示方式	240×128 点阵 LCD，带蓝背光
分辨率	根据量程而定
测量精度	＜ ±1%
外形尺寸	500mm×335mm×125mm（HWD）
外壳颜色	灰
重量	15kg
CCCF	取证中
