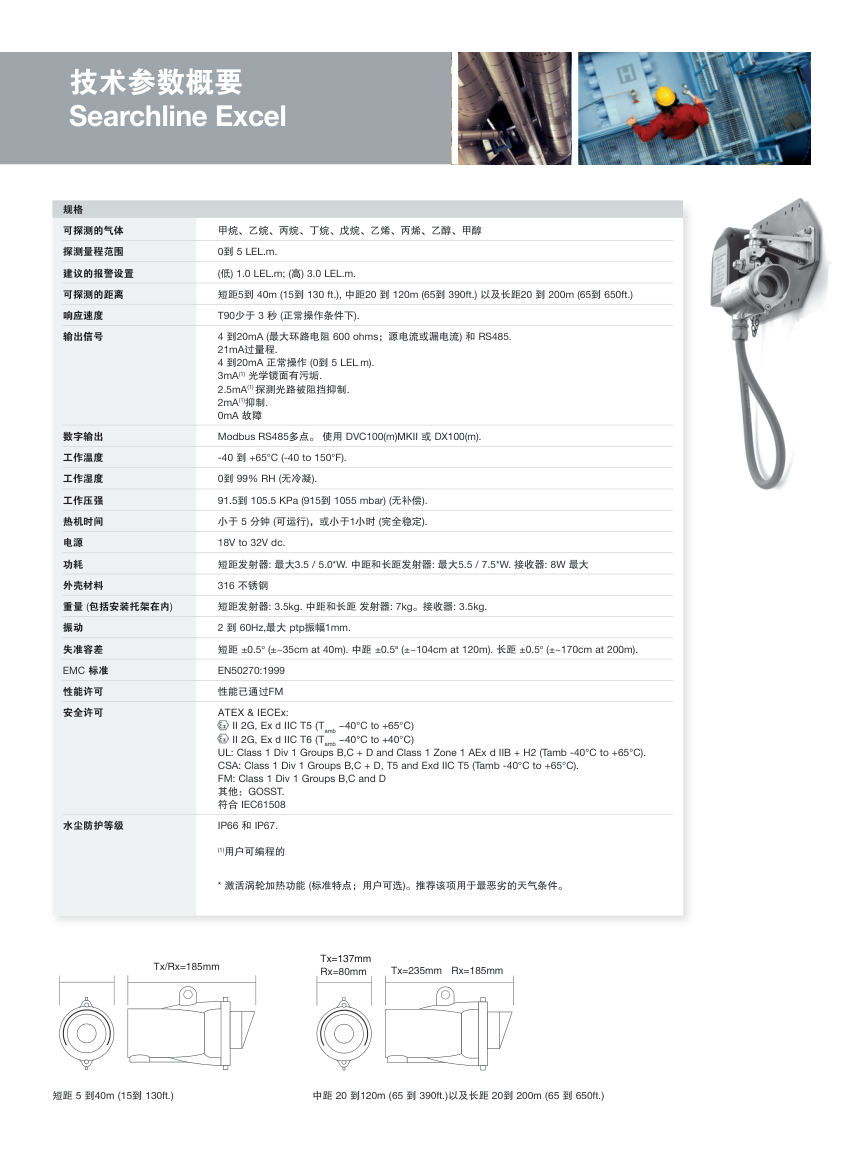

| 项目 | 内容 |
|---|---|
| 测量气体 | 甲烷、乙烷、丙烷、丁烷、戊烷、乙烯、丙烯、乙醇、甲醇 |
| 量程 | 0–5 LEL·m；建议报警低报 1.0 LEL·m、高报 3.0 LEL·m |
| 检测原理 | 开路红外（专利双带通滤波 + 氙闪光灯 + 固态探测器） |
| 可探测距离 | 短距 5–40 m（15–130 ft）；中距 40–120 m（65–390 ft）；长距 120–200 m（65–650 ft） |
| 响应时间 | T90 < 3 秒（正常操作条件） |
| 输出信号 | 4–20 mA 源电流或漏电流（最大环路电阻 600 Ω）+ RS485；21 mA 过量程；3 mA 光学污染；2.5 mA 光路阻挡；2 mA 抑制；0 mA 故障 |
| 数字输出 | Modbus RS485 多点，经 DVC100(m) MKII 或 DX100(m) |
| 工作温度 | −40 ℃ 至 +65 ℃（−40 至 150 °F） |
| 工作湿度 | 0–99 %RH（无冷凝） |
| 工作压强 | 91.5–105.5 kPa（无补偿） |
| 热机时间 | < 5 分钟可运行；< 1 小时完全稳定 |
| 工作电源 | 18–32 VDC |
| 功耗 | 短距发射器最大 3.5 / 5.0 W*；中/长距发射器最大 5.5 / 7.5 W*；接收器最大 8 W（*含窗口加热） |
| 壳体材质 | 316 不锈钢 |
| 重量（含安装托架） | 短距发射器 3.5 kg；中/长距发射器 7 kg；接收器 3.5 kg |
| 失准容差 | ±0.5°（短距 40 m 处约 ±35 cm；中距 120 m 处约 ±104 cm；长距 200 m 处约 ±170 cm） |
| 防护等级 | IP66 和 IP67 |
| 防爆认证 | ATEX/IECEx II 2G Ex d IIC T5/T6；UL Class I Div 1 Groups B,C,D；CSA Class I Div 1；FM 性能测试；符合 IEC 61508 |
| EMC | EN50270:1999 |

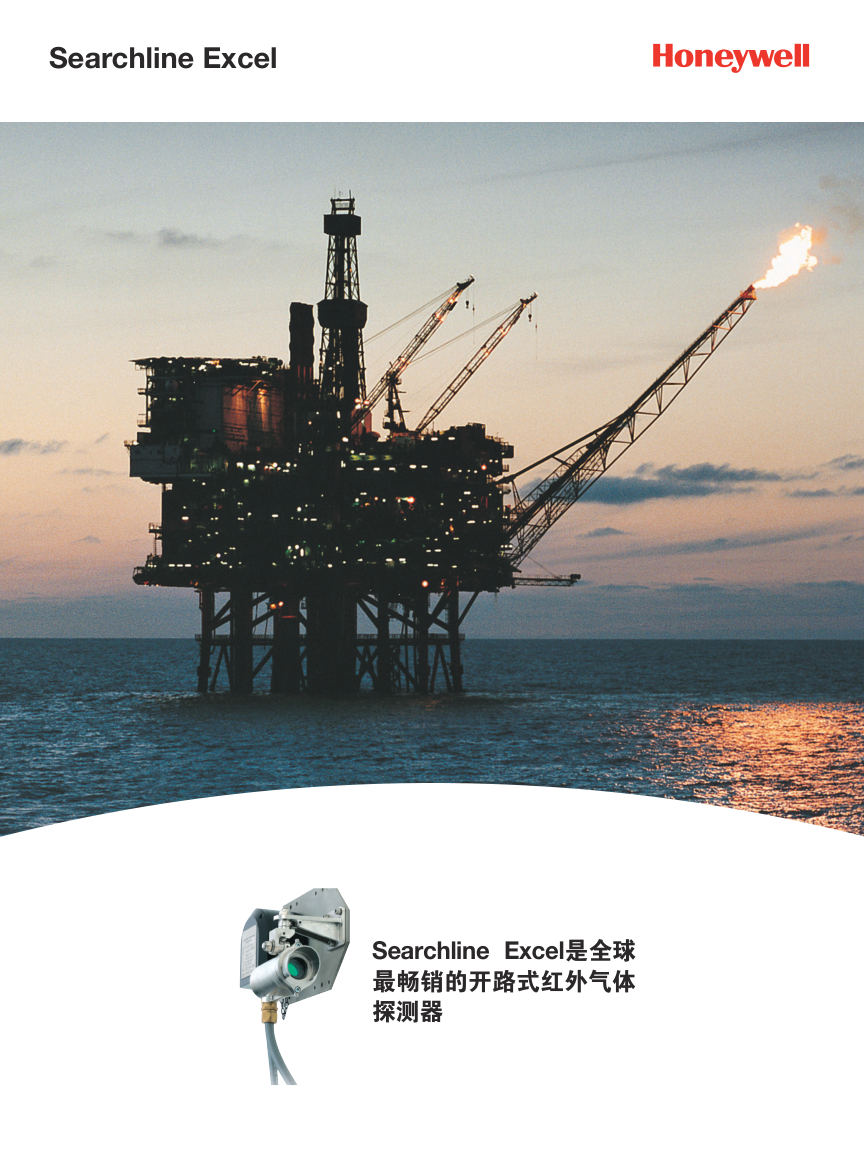

Searchline Excel 是全球最畅销的开路式红外可燃气体探测器。自 1998 年推出以来，已在北极圈到中东沙漠的严苛工况中安装超过 20,000 台，成为开路红外的工业标准。Honeywell Analytics 早在 1987 年即推出第一代 Searchline，是开路红外可燃气体探测的开创者。
开路红外在点式红外全部优点之上，还能覆盖点式探头容易漏检的蒸气云：覆盖范围广、响应极快、光路阻挡不会漏报警、对安装位置不那么苛刻，并以 LEL·m 数字方式直观体现气团危险性。

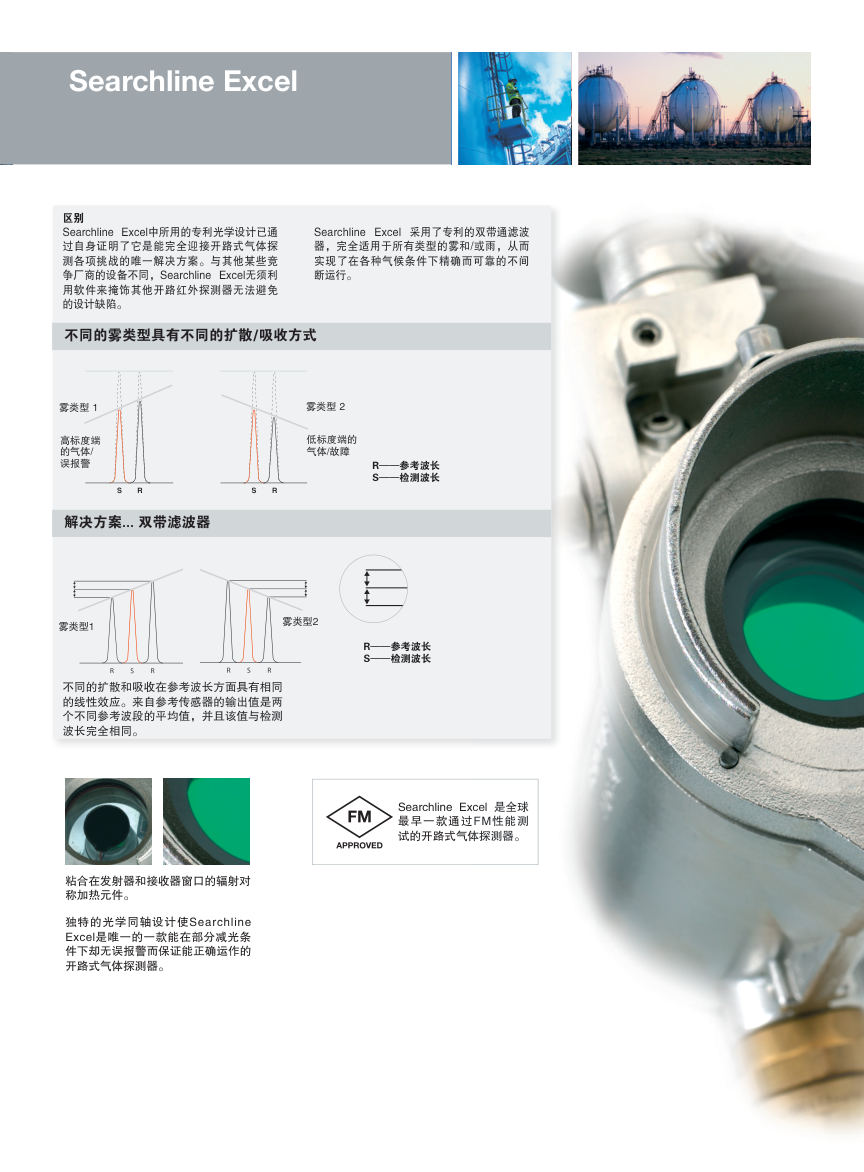

专利光学同轴设计配合双带通滤波器，使不同类型的雾/雨在参考波长上具有相同的线性效应，无需用软件掩饰光路缺陷。氙闪光灯在红外探测波段比太阳光更亮，固态探测器动态范围宽，接收器只接受带独特脉宽标记的信号，因此对阳光、火炬、弧焊和闪电完全免疫。Searchline Excel 也是全球最早通过 FM 性能测试的开路气体探测器，可在部分减光条件下无误报继续正确工作。
正确对准是开路系统性能的关键。新型对准系统降低了对光轴精度和光强的要求：高倍抗震步枪瞄准镜、3 点锁定、视角可转到最方便位置。手持软件可显示目标与当前信号级别，并与现有系统兼容。

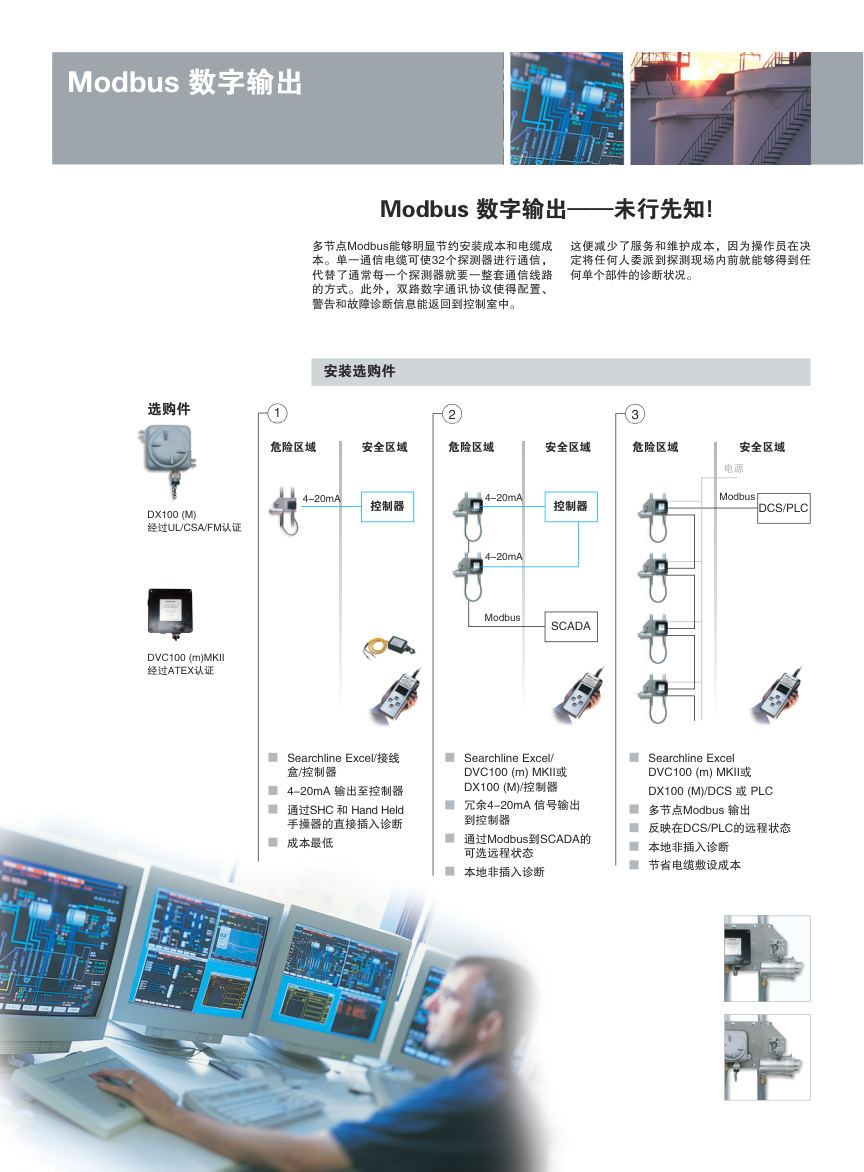

Modbus 多点最多 32 台探测器共用一条通讯电缆，配置、警告和故障诊断可回传到控制室，减少派人进场前的盲目巡检。接线盒可选 ATEX 的 DVC100(m) MKII 或 UL/CSA/FM 的 DX100(M)。
Searchline Excel 交叉管道型用于 0.5–5 m 通道，甲烷标定，量程 0–100 %LEL，T90 < 1 秒。最小报警阈：管道宽度 >0.5–2.5 m 时 20 %LEL，>2.5–5 m 时 10 %LEL。本体最大 13 W，热反射器板 24 VDC 时 6 W。需要管道型时请单独询价，不要与开路 0–5 LEL·m 系统混订。
先定光程：短距 5–40 m、中距 40–120 m、长距 120–200 m；再定 4–20 mA 源/漏和 ATEX、UL、CSA、INMETRO。对准套件、接线盒、遮阳罩按附件另订，不能当探测器用。点订货号进入单页解码。本表覆盖 Searchline Excel IR，不含 Plus/Edge 的 SLXL- 号。
Honeywell Searchline Excel 订货号对照（可筛选）
| P/N | Type | Path | Cert | Output |
|---|---|---|---|---|
| 02104-N-4006 | 对准套件 | SR | CE | 见说明 |
| 02104-N-4006X | 对准套件 | SR | — | 见说明 |
| 02104-N-4007 | 对准套件 | LR | — | 见说明 |
| 02104-N-4007X | 对准套件 | LR | — | 见说明 |
| 02104-N-4014 | 开路系统（发射+接收） | SR | ATEX | 4–20 mA 源电流 + Modbus |
| 02104-N-4024 | 开路系统（发射+接收） | MR | ATEX | 4–20 mA 源电流 |
| 02104-N-4034 | 开路系统（发射+接收） | LR | ATEX | 4–20 mA 源电流 + Modbus |
| 02104-N-4044 | 开路系统（发射+接收） | SR | ATEX | 4–20 mA 漏电流 + Modbus |
| 02104-N-4054 | 开路系统（发射+接收） | MR | ATEX | 4–20 mA 漏电流 + Modbus |
| 02104-N-4064 | 开路系统（发射+接收） | LR | ATEX | 4–20 mA 漏电流 + Modbus |
| 02104-N-4111 | 以太网/DVC 套件 | SR | ATEX | 4–20 mA 源电流 |
| 02104-N-4121 | 以太网/DVC 套件 | MR | ATEX | 4–20 mA 源电流 |
| 02104-N-4131 | 以太网/DVC 套件 | LR | ATEX | 4–20 mA 源电流 |
| 02104-N-4814 | 开路系统（发射+接收） | SR | CU-TR Ex | 4–20 mA 源电流 + Modbus |
| 02104-N-4824 | 开路系统（发射+接收） | MR | CU-TR Ex | 4–20 mA 源电流 + Modbus |
| 02104-N-4834 | 开路系统（发射+接收） | LR | CU-TR Ex | 4–20 mA 源电流 + Modbus |
| 02104-N-4844 | 开路系统（发射+接收） | SR | CU-TR Ex | 4–20 mA 漏电流 + Modbus |
| 02104-N-4854 | 开路系统（发射+接收） | MR | CU-TR Ex | 4–20 mA 漏电流 + Modbus |
| 02104-N-4864 | 开路系统（发射+接收） | LR | CU-TR Ex | 4–20 mA 漏电流 + Modbus |
| 02104-N-5006 | 对准套件 | SR | UL | 见说明 |
| 02104-N-5007 | 对准套件 | LR | UL | 见说明 |
| 02104-N-5010 | 开路系统（发射+接收） | SR | UL | 见说明 |
| 02104-N-5012 | 开路系统（发射+接收） | SR | — | 4–20 mA |
| 02104-N-5020 | 开路系统（发射+接收） | MR | UL | 4–20 mA 源电流 |
| 02104-N-5030 | 开路系统（发射+接收） | LR | UL | 4–20 mA 源电流 |
| 02104-N-5032 | 开路系统（发射+接收） | LR | UL | 4–20 mA 源电流 |
| 02104-N-5042 | 开路系统（发射+接收） | SR | UL | 4–20 mA 漏电流 + Modbus |
| 02104-N-5050 | 开路系统（发射+接收） | MR | UL | 4–20 mA 漏电流 |
| 02104-N-5052 | 开路系统（发射+接收） | MR | UL | 4–20 mA 漏电流 + Modbus |
| 02104-N-5060 | 开路系统（发射+接收） | LR | UL | 4–20 mA 漏电流 |
| 02104-N-5062 | 开路系统（发射+接收） | LR | UL | 4–20 mA 漏电流 + Modbus |
| 02104-N-5110 | 开路系统（发射+接收） | SR | UL | 见说明 |
| 02104-N-6006 | 对准套件 | SR | CSA | 见说明 |
| 02104-N-6007 | 对准套件 | MR | CSA | 见说明 |
| 02104-N-6010 | 开路系统（发射+接收） | SR | CSA | 4–20 mA 源电流 |
| 02104-N-6020 | 开路系统（发射+接收） | MR | CSA | 4–20 mA 源电流 |
| 02104-N-6030 | 开路系统（发射+接收） | LR | CSA | 4–20 mA 源电流 |
| 02104-N-6032 | 开路系统（发射+接收） | LR | CSA | 4–20 mA 源电流 + Modbus |
| 02104-N-6040 | 开路系统（发射+接收） | SR | CSA | 4–20 mA 漏电流 |
| 02104-N-6042 | 开路系统（发射+接收） | SR | CSA | 4–20 mA 漏电流 + Modbus |
| 02104-N-6050 | 开路系统（发射+接收） | MR | CSA | 4–20 mA 漏电流 |
| 02104-N-6052 | 开路系统（发射+接收） | MR | CSA | 4–20 mA 漏电流 + Modbus |
| 02104-N-7012 | 开路系统（发射+接收） | SR | INMETRO | 4–20 mA 源电流 |
| 02104-N-7022 | 开路系统（发射+接收） | MR | INMETRO | 4–20 mA 源电流 |
| 02104-N-7032 | 开路系统（发射+接收） | LR | INMETRO | 4–20 mA 源电流 |
| 02104-N-7042 | 开路系统（发射+接收） | SR | INMETRO | 4–20 mA 漏电流 |
| 02104-N-7052 | 开路系统（发射+接收） | MR | INMETRO | 4–20 mA 漏电流 |
| 02104-N-7062 | 开路系统（发射+接收） | LR | INMETRO | 4–20 mA 漏电流 |
| 02104-N-9870 | 格兰/电缆接头 | — | — | 见说明 |
| 02104-N-NLNA | 开路系统（发射+接收） | LR | ATEX | 4–20 mA |
| 02104-N-NMNA | 开路系统（发射+接收） | MR | ATEX | 见说明 |
| 02104-N-NSNA | 开路系统（发射+接收） | SR | ATEX | 见说明 |
| 02104-N-NSNA-X | 开路系统（发射+接收） | SR | ATEX | 见说明 |
| 02104-N-NSNM | 开路系统（发射+接收） | SR | ATEX | 4–20 mA |
| 02104-N-XLAA | XNX 配套开路系统 | LR | ATEX | 4–20 mA + HART |
| 02104-N-XLAAUS | XNX 配套开路系统 | LR | ATEX | 4–20 mA 源电流 |
| 02104-N-XLAC | XNX 配套开路系统 | LR | CSA | 4–20 mA + HART |
| 02104-N-XLAU | XNX 配套开路系统 | LR | UL | 4–20 mA + HART |
| 02104-N-XLSA | XNX 配套开路系统 | LR | ATEX | 4–20 mA + HART |
| 02104-N-XLSC | XNX 配套开路系统 | LR | CSA | 4–20 mA + HART |
| 02104-N-XLSU | XNX 配套开路系统 | LR | UL | 4–20 mA + HART |
| 02104-N-XMAA | XNX 配套开路系统 | MR | ATEX | 见说明 |
| 02104-N-XMAAUS | XNX 配套开路系统 | MR | ATEX | 4–20 mA 源电流 |
| 02104-N-XMAC | XNX 配套开路系统 | MR | CSA | 4–20 mA + HART |
| 02104-N-XMAU | XNX 配套开路系统 | MR | UL | 见说明 |
| 02104-N-XMSC | XNX 配套开路系统 | MR | CSA | 4–20 mA + HART |
| 02104-N-XMSU | XNX 配套开路系统 | MR | UL | 4–20 mA + HART |
| 02104-N-XSAA | XNX 配套开路系统 | SR | ATEX | 见说明 |
| 02104-N-XSAAUS | XNX 配套开路系统 | SR | ATEX | 见说明 |
| 02104-N-XSAC | XNX 配套开路系统 | SR | CSA | 4–20 mA + HART |
| 02104-N-XSAU | XNX 配套开路系统 | SR | UL | 4–20 mA + HART |
| 02104-N-XSSA | XNX 配套开路系统 | SR | ATEX | 见说明 |
| 02104-N-XSSC | XNX 配套开路系统 | SR | CSA | 4–20 mA + HART |
| 02104-N-XSSU | XNX 配套开路系统 | SR | UL | 4–20 mA + HART |
| 0235-0166 | 备件 | — | — | 见说明 |
| 157-001-100 | 接线盒 | — | — | 见说明 |
| 157-001-120 | 接线盒 | — | ATEX | 见说明 |
| 157-001-121 | 接线盒 | — | ATEX | 见说明 |
| 157-001-122 | 接线盒 | — | ATEX | 见说明 |
| 210-190-003 | 对准套件 | SR | — | 见说明 |
| 2104B0300 | 开路系统（发射+接收） | SR | — | 见说明 |
| 2104B0310 | 开路系统（发射+接收） | LR | — | 见说明 |
| 2104B0715 | 备件 | SR | ATEX | 见说明 |
| 2104B0716 | 备件 | LR | ATEX | 见说明 |
| 2104B0717 | 备件 | SR | UL | 见说明 |
| 2104B2071 | 导管组件 | SR | — | 见说明 |
| 2104B2081 | 发射器 | MR | ATEX | 见说明 |
| 2104B2091 | 导管组件 | LR | — | 见说明 |
| 2104B2111 | 接收器 | SR | CE | 见说明 |
| 2104B2112 | 接收器 | SR | ATEX | 4–20 mA 漏电流 |
| 2104B2113 | 接收器 | — | — | 见说明 |
| 2104B2131 | 备件 | MR | — | 见说明 |
| 2104B2132 | 接收器 | MR | ATEX | 见说明 |
| 2104B2133 | 备件 | MR | — | 4–20 mA 源电流 |
| 2104B2151 | 接收器 | — | — | 见说明 |
| 2104B2152 | 接收器 | LR | ATEX | 4–20 mA 漏电流 |
| 2104B2301 | 备件 | SR | — | 见说明 |
| 2104B2302 | 备件 | LR | — | 见说明 |
| 2104B2322 | 对准套件 | — | — | 见说明 |
| 2104B2326 | 备件 | — | CE | 见说明 |
| 2104B2351 | 备件 | — | UL | 见说明 |
| 2104B2354 | 备件 | — | CSA | 见说明 |
| 2104B2391 | 对准套件 | SR | — | 见说明 |
| 2104B2557 | 备件 | — | — | 见说明 |
| 2104B3001 | 发射器 | SR | UL | 见说明 |
| 2104B3011 | 发射器 | MR | UL | 见说明 |
| 2104B3021 | 发射器 | LR | UL | 见说明 |
| 2104B3101 | 接收器 | SR | UL | 4–20 mA 源电流 |
| 2104B3102 | 接收器 | SR | UL | 4–20 mA 漏电流 |
| 2104B3111 | 接收器 | MR | UL | 4–20 mA 源电流 |
| 2104B3112 | 接收器 | MR | UL | 4–20 mA 漏电流 |
| 2104B3121 | 接收器 | LR | UL | 4–20 mA 源电流 |
| 2104B3122 | 接收器 | LR | UL | 4–20 mA 漏电流 |
| 2104B3123 | 备件 | — | UL | 见说明 |
| 2104B3201 | 发射器 | SR | CSA | 见说明 |
| 2104B3211 | 发射器 | MR | CSA | 见说明 |
| 2104B3221 | 发射器 | LR | CSA | 见说明 |
| 2104B3301 | 接收器 | SR | CSA | 4–20 mA 源电流 |
| 2104B3302 | 接收器 | SR | CSA | 4–20 mA 漏电流 |
| 2104B3311 | 接收器 | MR | CSA | 4–20 mA 源电流 |
| 2104B3312 | 接收器 | MR | CSA | 4–20 mA 漏电流 |
| 2104B3321 | 接收器 | LR | CSA | 4–20 mA 源电流 |
| 2104B3322 | 接收器 | LR | CSA | 4–20 mA 漏电流 |
| 2104B3401 | 发射器 | — | — | 见说明 |
| 2104B3411 | 发射器 | — | — | 见说明 |
| 2104B3421 | 发射器 | — | — | 见说明 |
| 2104B3501 | 接收器 | — | INMETRO | 见说明 |
| 2104B3502 | 接收器 | — | INMETRO | 见说明 |
| 2104B3511 | 接收器 | — | INMETRO | 见说明 |
| 2104B3512 | 接收器 | — | INMETRO | 见说明 |
| 2104B3521 | 接收器 | — | INMETRO | 见说明 |
| 2104B3522 | 接收器 | — | INMETRO | 见说明 |
| 2104B3601 | 发射器 | SR | CU-TR Ex | 见说明 |
| 2104B3611 | 发射器 | MR | CU-TR Ex | 见说明 |
| 2104B3621 | 发射器 | LR | CU-TR Ex | 见说明 |
| 2104B3701 | 接收器 | SR | CU-TR Ex | 4–20 mA 源电流 |
| 2104B3702 | 接收器 | SR | CU-TR Ex | 4–20 mA 漏电流 |
| 2104B3711 | 接收器 | MR | CU-TR Ex | 4–20 mA 源电流 |
| 2104B3712 | 接收器 | MR | CU-TR Ex | 4–20 mA 漏电流 |
| 2104B3721 | 接收器 | LR | CU-TR Ex | 4–20 mA 源电流 |
| 2104B3722 | 接收器 | LR | CU-TR Ex | 4–20 mA 漏电流 |
| 2104B6250 | 备件 | — | — | 见说明 |
| 2104B6251 | 备件 | — | — | 见说明 |
| 2104B6252 | 备件 | — | — | 见说明 |
| 2104D0237 | 备件 | — | — | 见说明 |
| 2104D0295 | 备件 | — | — | 见说明 |
| 2104D0752 | 备件 | — | — | 见说明 |
| 2104D0850 | 备件 | — | — | 见说明 |
| 2104D2505 | 安装支架 | — | — | 见说明 |
| 2104D2506 | 安装支架 | — | — | 见说明 |
| 2104D2541 | 备件 | SR | — | 见说明 |
| 2104D2542 | 备件 | LR | — | 见说明 |
| 2104D5002 | 备件 | — | — | 见说明 |
| 2104D5003 | 备件 | — | — | 见说明 |
| 2104D5004 | 备件 | — | — | 见说明 |
| 2104D5005 | 备件 | — | — | 见说明 |
| 2104D5021 | 备件 | — | — | 见说明 |
| 2104D5022 | 备件 | — | — | 见说明 |
| 2104D5023 | 备件 | — | — | 见说明 |
| 2104D5026 | 备件 | — | — | 见说明 |
| 2104N0011 | 开路系统（发射+接收） | — | — | 见说明 |
| 2104N0021 | 开路系统（发射+接收） | LR | ATEX | 见说明 |
| 2104N1010 | 安装支架 | SR | UL | 4–20 mA 源电流 |
| 2104N2999 | 开路系统（发射+接收） | — | — | 见说明 |
| 2104N3000 | 开路系统（发射+接收） | — | — | 见说明 |
| 2104N4214 | 接线盒 | SR | ATEX | 4–20 mA 源电流 |
| 2104N4224 | 接线盒 | LR | ATEX | 4–20 mA 源电流 |
| 2992A0071 | 导管组件 | — | UL | 见说明 |
| 2992K0088 | 安装套件 | — | — | 见说明 |
| 90082-A-5020 | 防雪罩 | SR | — | 见说明 |
| 90083-A-8062 | 安装支架 | — | — | 见说明 |
| R2104B3123 | 接收器 | LR | UL | 4–20 mA 漏电流 |
| SLXL-PMGDX | 演示套件 | — | — | 见说明 |
| SLXL-PNGDX | 演示套件 | — | — | 见说明 |
