RAEGuard 2 PID 固定式 VOC 气体检测仪 FGM-2001 / FGM-2002

产品编号: 9019 | 品牌: RAE华瑞 | 价格: 面议

产品图片

RAEGuard 2 PID 固定式 VOC 气体检测仪 FGM-2001 / FGM-2002
RAEGuard 2 PID / FGM-200X
固定式 VOC PID宽谱 VOC 连续监测，危险区与非危险区
可拆 DigiPID危险区无需工具取出数字 PID 模块，离线标定与维护
0.01–100 / 0.1–1000 / 1–1000 ppm三种 DigiPID 量程；1–1000 ppm 关闭校正因子和继电器
4–20 mA + Modbus三线制模拟量、RS-485 Modbus、三级继电器
磁棒免开盖隔爆外壳不必打开即可标定与改参数
316 不锈钢 · IP65ATEX / IECEx / UL / CSA Class I Div. 1

产品简介

RAEGuard 2 PID 是固定式光离子化（PID）检测仪，连续监测宽谱挥发性有机物（VOC）。供电 10–28 VDC，三线制 4–20 mA 与 RS-485 Modbus。数字 PID 模块可在危险区拆下标定或维护，不必整机停运。

图形显示与故障 / 报警 LED；高报、低报、故障继电器可联动外报或工艺联锁；预置 200 余种校正因子。磁棒接口让隔爆外壳保持关闭即可改参数。

资料插图

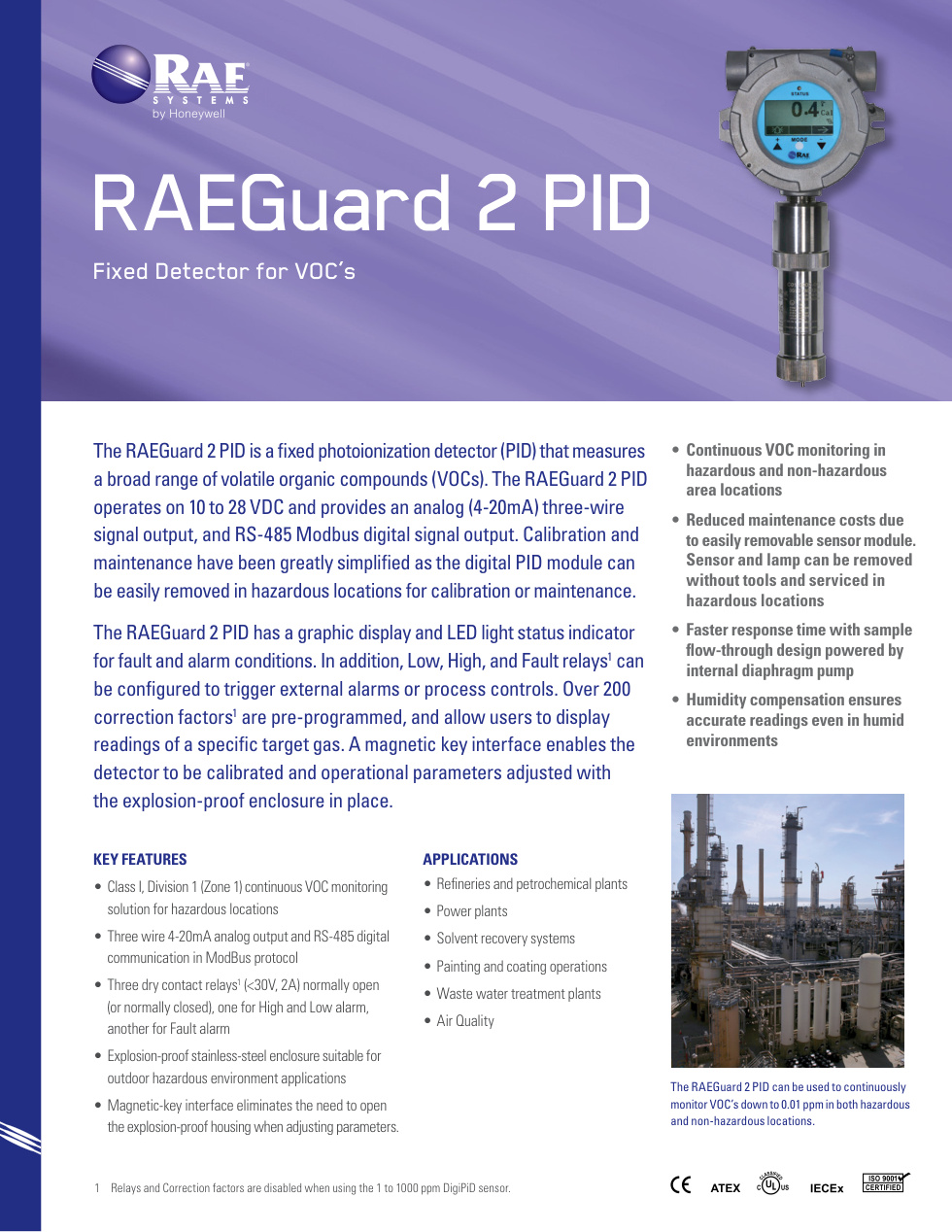

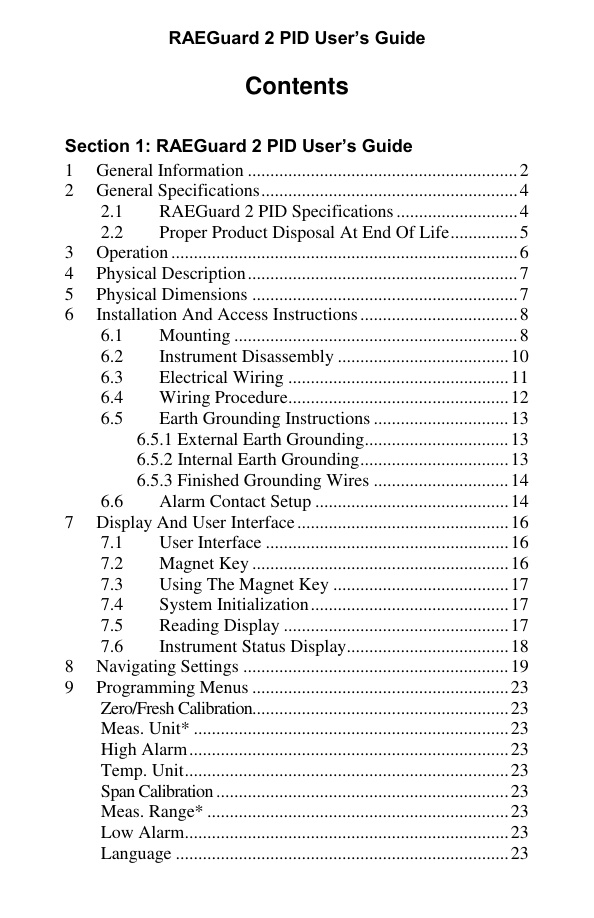

RAEGuard 2 PID 英文 datasheet 封面
英文 datasheet 封面

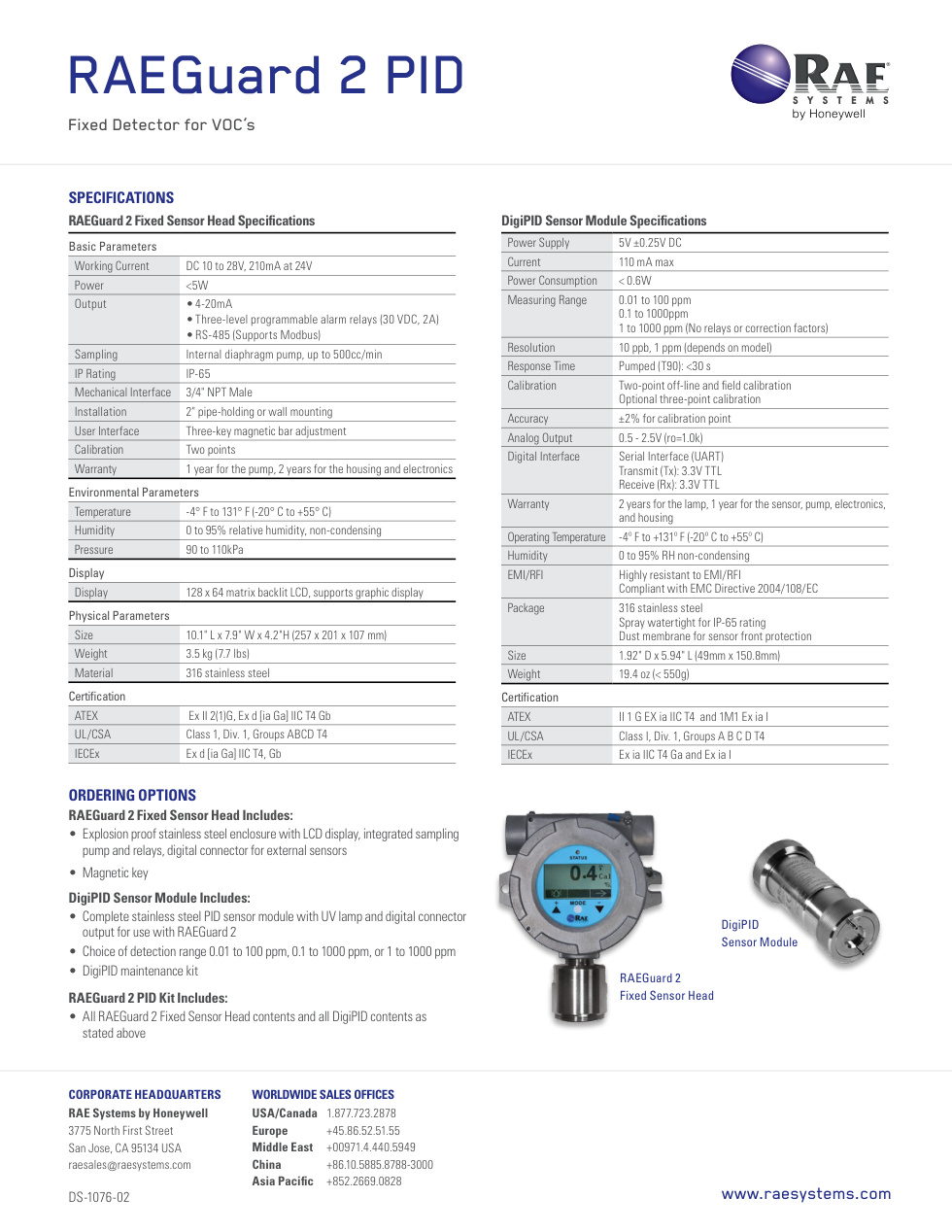

英文 datasheet 技术参数
主机与 DigiPID 规格

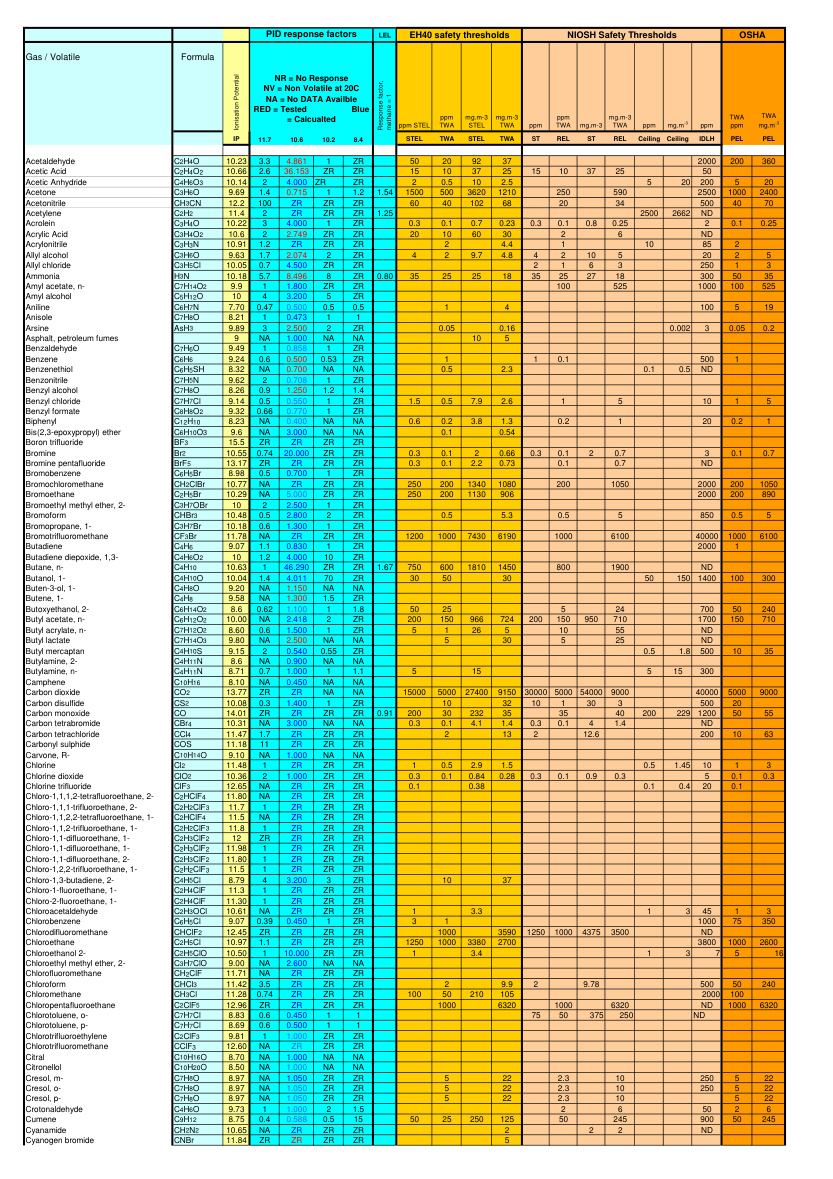

TVOC Basic Gas Table 摘录
TVOC 气体表（节选）

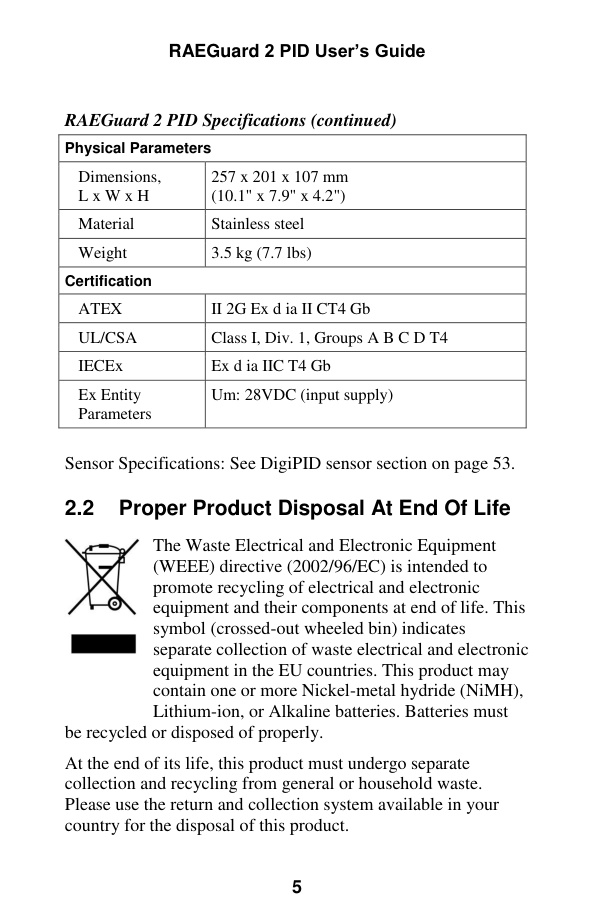

外形与安装尺寸
外形 257 × 201 × 107 mm

主要特点

宽谱 VOC测量多种挥发性有机物。预置 200 余种校正因子，可按目标气体显示读数。
危险区可维护数字 PID 模块可在危险场所拆下标定或换灯、换滤膜，降低停车时间。
泵吸流通内置隔膜泵，流通式采样，响应更快；流量约 500 cc/min。
湿度补偿潮湿环境仍保持读数稳定。
图形显示与状态灯128×64 背光点阵；故障 / 报警 LED。
三级继电器高报、低报、故障干触点 30 VDC 2 A，常开或常闭。1–1000 ppm 模块关闭继电器。
磁棒三键隔爆盖不必打开。供电 10–28 VDC。
不锈钢隔爆316 不锈钢，2″ 立管或壁挂，3/4″ NPT 接口。

型号与订购

整机套件含主机、DigiPID、磁棒、工具、备用传感器与滤芯。点订货号进入单页；下方可筛选全部订货号。

型号采样量程认证订货号
FGM-2001Diffusion 扩散0.01–100 ppmATEX/IECExH-D03-0001-000
FGM-2002Diffusion 扩散0.1–1000 ppmATEX/IECExH-D03-0002-000
FGM-2001Diffusion 扩散0.01–100 ppmULH-D03-0015-000
FGM-2002Diffusion 扩散0.1–1000 ppmULH-D03-0016-000
FGM-2001Flow-through 泵吸0.01–100 ppmATEX/IECExH-D03-0004-000
FGM-2002Flow-through 泵吸0.1–1000 ppmATEX/IECExH-D03-0005-000
FGM-2001Flow-through 泵吸0.01–100 ppmULH-D03-0009-000
FGM-2002Flow-through 泵吸0.1–1000 ppmULH-D03-0010-000
—Flow-through 泵吸1–1000 ppm（无 CF / 继电器）ATEX/IECExH-D03-0008-000
—Flow-through 泵吸1–1000 ppm（无 CF / 继电器）ULH-D03-0012-000

整机套件

  • 含主机、DigiPID、磁棒、内六角、备用传感器、水阱滤芯×5、粉尘滤芯×5、手册
  • 整机订货号对照

Accessories 附件

Consumables & Spares

  • 灯、滤膜、O 型圈、传感器模块、电路板、标定气、无传感器主机
  • 耗材与备件对照
P/N家族类型量程/采样说明
D03-0001-C00 整机套件整机FGM-2001 / Diffusion / 0.01–100 ppmKIT, 0.01-100PPM, CHINA VERSION
D03-0002-C00 整机套件整机FGM-2002 / Diffusion / 0.1–1000 ppmKIT, 0.1-1000PPM, CHINA VERSION
D03-0004-C00 整机套件整机FGM-2001 / Flow-through / 0.01–100 ppmKIT, 0.01-100PPM, FLOW THROUGH, CN, FGM-2001
D03-0005-C00 整机套件整机FGM-2002 / Flow-through / 0.1–1000 ppmKIT, 0.1-1000PPM, FLOW THROUGH, CN, FGM-2002
D03-0016-C00 整机套件整机FGM-2001 / Flow-through / 0.01–100 ppm C6H6KIT, FGM-2001, CCEP, C6H6, FLOWTHR, CHINESE
H-D03-0001-000 整机套件整机FGM-2001 / Diffusion / 0.01–100 ppm套件，RAEGuard 2 PID，扩散，0.01–100 ppm，FGM-2001，ATEX/IECEx
H-D03-0001-C00 整机套件整机FGM-2001 / Diffusion / 0.01–100 ppm套件，RAEGuard 2 PID，0.01–100 ppm，FGM-2001，中国版
H-D03-0002-000 整机套件整机FGM-2002 / Diffusion / 0.1–1000 ppm套件，RAEGuard 2 PID，扩散，0.1–1000 ppm，FGM-2002，ATEX/IECEx
H-D03-0004-000 整机套件整机FGM-2001 / Flow-through / 0.01–100 ppm套件，RAEGuard 2 PID，泵吸，0.01–100 ppm 异丁烯当量，ATEX/IECEx
H-D03-0004-R00 整机套件整机FGM-2001 / Flow-through / 0.01–100 ppm套件，RAEGuard 2 PID，泵吸，0.01–100 ppm，俄版
H-D03-0005-000 整机套件整机FGM-2002 / Flow-through / 0.1–1000 ppm套件，RAEGuard 2 PID，泵吸，0.1–1000 ppm 异丁烯当量，ATEX/IECEx
H-D03-0005-R00 整机套件整机FGM-2002 / Flow-through / 0.1–1000 ppm套件，RAEGuard 2 PID，泵吸，0.1–1000 ppm，俄版
H-D03-0008-000 整机套件整机FGM-200X / Flow-through / 1–1000 ppm套件，泵吸，1–1000 ppm；本量程无校正因子、无继电器，ATEX/IECEx
H-D03-0008-R00 整机套件整机FGM-200X / Flow-through / 1–1000 ppm套件，泵吸，1–1000 ppm，俄版；无校正因子、无继电器
H-D03-0009-000 整机套件整机FGM-2001 / Flow-through / 0.01–100 ppm套件，RAEGuard 2 PID，泵吸，0.01–100 ppm 异丁烯当量，UL
H-D03-0010-000 整机套件整机FGM-2002 / Flow-through / 0.1–1000 ppm套件，RAEGuard 2 PID，泵吸，0.1–1000 ppm 异丁烯当量，UL
H-D03-0012-000 整机套件整机FGM-200X / Flow-through / 1–1000 ppm套件，泵吸，1–1000 ppm；本量程无校正因子、无继电器，UL
H-D03-0015-000 整机套件整机FGM-2001 / Diffusion / 0.01–100 ppm套件，RAEGuard 2 PID，扩散，0.01–100 ppm，FGM-2001，UL
H-D03-0016-000 整机套件整机FGM-2002 / Diffusion / 0.1–1000 ppm套件，RAEGuard 2 PID，扩散，0.1–1000 ppm，FGM-2002，UL
033-3032-000 附件附件—Magnet Key, RAEGuard and RAEGuard 2
490-0130-000 附件附件—TOOL, M6 HEX KEY, BM-564C, RAEGuard
490-0804-000 附件附件—PLASTIC HOSE CLAMP, BLACK, DIAMETER 39.5M
490-3039-000 附件附件—3/4″ NPT 铝堵头，ATEX 与 CSA
94000-C-1049 附件附件—RAEGuard 2 PID 2″ 抱管安装套件
D03-2021-000 附件附件—WATERPROOF SLEEVE, RAEGUARD 2 PID
D03-2022-000 附件附件—DOUBLE FILTER, 30-37MM
D03-2023-000 附件附件—RAIN COVER, RAEGUARD 2 PID
D03-2024-000 附件附件—RAIN COVER, DIFFUSION, RAEGUARD 2 PID
D03-2025-000 附件附件—RAIN PIPE, RAEGUARD 2 PID
D03-3015-000 附件附件—RAEGuard 2 PID Calibration Cap
D03-3017-000 附件附件—WATERPROOF PACKAGE, RAEGUARD 2 PID
F08-0004-000 附件附件—RAEPoint 无线，ATEX/IECEx，配 RAEGuard 2 PID，2.4 GHz
033-3034-000 耗材与备件耗材—ASSY, FILTER (D50MMX0.22UM)
033-3035-000 耗材与备件耗材—DigiPID 外置粉尘预过滤
050-0061-001 耗材与备件耗材—DigiPID MARK2 lamp, 10.6 ev, 1/2"
081-0002-000 耗材与备件备件—Kit, Lamp Cleaning
081-0017-000 耗材与备件耗材—灯清洗套件（异丙醇需自备）
081-0018-C00 耗材与备件耗材—KIT, AIR DRYING PRE-FILTER, CHINA
3006-6744-001 耗材与备件备件—HART Module for RAEGuard2 PID, UHM-01
411-0024-026 耗材与备件备件—TUBING, TYGON, 332X732X116
430-0009-025 耗材与备件备件—SCREW PKG 25, MACHINE, 256X316, (PCB MOUNT
430-0014-001 耗材与备件备件—Teflon O-Ring(LAMP use)
430-0314-000 耗材与备件备件—SCREW, M4X12, SET, SOCKET, HEX, SS, NC, GB80-85
430-B076-060 耗材与备件耗材—O-RING, 100.6X95X2.8, NBR, BLACK
430-B082-0H0 耗材与备件备件—O-Ring,40x35x2.5mm, Silicon Rubber
430-B083-0H0 耗材与备件备件—O-Ring,8.5x4.5x2mm, Silicon Rubber
490-0011-000 耗材与备件耗材—EXTERNAL FILTER, 37MM, 0.45UM PTFE
490-0011-005 耗材与备件耗材—DigiPID 外置水阱滤芯（5 只装）
490-0163-000 耗材与备件耗材—FILTER HOUSING GLASS AND STEEL
600-0002-000 耗材与备件耗材—异丁烯 100 ppm，34 L
600-0002-001 耗材与备件耗材—异丁烯 100 ppm，103 L
600-0024-000 耗材与备件备件—零点空气 0 ppm，34 L 钢瓶
600-0062-000 耗材与备件备件—氮气 100%，34 L
600-0069-000 耗材与备件耗材—异丁烯 10 ppm，34 L
600-0310-000 耗材与备件耗材—DRYING AGENT, CACL2, PACK OF 30
C01-0001-000 耗材与备件备件—DigiPID sensor module, ATEX/IECEx/UL/CHINA, 0.01 - 100 ppm isobutylene equivalent,Flow-through
C01-0001-R00 耗材与备件耗材—DigiPID 传感器模块，俄版，0.01–100 ppm 异丁烯当量
C01-0002-000 耗材与备件备件—DigiPID sensor module, ATEX/IECEx/UL/CHINA, 0.1 - 1000 ppm isobutylene equivalent,Flow-through
C01-0002-R00 耗材与备件耗材—DigiPID 传感器模块，俄版，0.1–1000 ppm 异丁烯当量
C01-0004-000 耗材与备件备件—DigiPID 传感器模块，1–1000 ppm；无校正因子、无继电器
C01-0004-R00 耗材与备件耗材—DigiPID 传感器模块，俄版，1–1000 ppm；无校正因子、无继电器
C01-0902-011 耗材与备件备件—DigiPID Sensor Module, ATEXIECExUL, 0.01 - 100 ppm, with package
C01-0902-012 耗材与备件备件—DigiPID Sensor Module, ATEXIECExUL, 0.1 - 1000 ppm, with package
C01-2017-010 耗材与备件备件—DigiPID Teflon UV electrode shield pack of 10
C01-2021-000 耗材与备件备件—DigiPID Sensor Cover
C01-2022-000 耗材与备件耗材—DigiPID Mesh Filter
C01-2023-000 耗材与备件备件—DigiPID Dust Cover
C01-2023-010 耗材与备件备件—DUST COVER, DIGI PID, PACK OF 10
C01-2034-005 耗材与备件耗材—DigiPID internal dust filter (Pack of 5)
C01-2035-000 耗材与备件备件—UV SHEILD, EMBOSSMENT, DIGI PID
C01-3007-000 耗材与备件备件—SENSOR DETECTOR ASSY, DIGI PID
C01-3007-100 耗材与备件备件—DigiPID replacement sensor kit - Teflon construction with 3 electrodes
C01-3007-200 耗材与备件备件—DigiPID replacement sensor kit with stainless steel UV shield
C01-3012-000 耗材与备件备件—DigiPID flowthough adapter - Stainless steel (included standard with all DigiPID sensor modules)
D03-0304-000 耗材与备件备件—Enhanced waterproof protection housing
D03-1012-000 耗材与备件备件—PCB ASSY, MAIN BOARD, RAEGUARD 2 PID
D03-1013-000 耗材与备件备件—PCB ASSY,CONNECTOR BOARD,RAEGUARD 2 PID
D03-2006-002 耗材与备件备件—Sinter screws for use in RAEGuard safety barrier adapter ATEX/IECEx (pack of 2)
D03-2006-102 耗材与备件备件—Mesh screws for use in RAEGuard safety barrier adapter UL (pack of 2)
D03-3001-001 耗材与备件备件—RAEGuard 2 PID Display Module Assembly
D03-3002-000 耗材与备件备件—PCB ASSY,CONNECTOR BOARD,RAEGUARD 2 PID
D03-3003-000 耗材与备件备件—PCB ASSY,CONNECTOR BOARD,RAEGUARD 2 PID
D03-3005-000 耗材与备件备件—THP SENSOR MODULE ASSY, RAEGUARD 2 PID
D03-3018-005 耗材与备件备件—WATERPROOF FITER ASSY, RGD 2 PID, PK OF 5
D03-3021-000 耗材与备件耗材—Spare O-Ring Kit RAEGuard 2 PID
H-D03-0007-000 耗材与备件备件—RAEGuard 2 隔爆主机，ATEX/IECEx，不含传感器模块
H-D03-0007-R00 耗材与备件备件—RAEGuard 2 隔爆主机，俄版，不含传感器模块
H-D03-0013-000 耗材与备件备件—RAEGuard 2 隔爆主机，UL，不含传感器模块
H-D03-1012-000 耗材与备件备件—主板组件，RAEGuard 2 PID
H-D03-2015-000 耗材与备件备件—上壳体组件，RAEGuard 2 PID，ATEX
H-D03-3001-000 耗材与备件备件—显示模块组件（维修用）

技术参数

检测与性能

项目内容
检测原理光离子化 PID（不是红外、不是催化燃烧）
传感器DigiPID 智能数字模块，10.6 eV 紫外灯
采样内置隔膜泵，最大约 500 cc/min（流通型）；另有 Diffusion 扩散套件
量程0.01–100 ppm；0.1–1000 ppm；1–1000 ppm（第三档无校正因子、无继电器）
分辨率10 ppb 或 1 ppm，视模块而定
精度标定点 ±2%（DigiPID）
响应 T90泵吸 < 30 s；DigiPID 泵吸约 5 s、扩散约 30 s
标定两点（零点 + 跨度）；可选三点。推荐异丁烯标准气

电气与通讯

项目内容
工作电源10–28 VDC；24 V 时约 210 mA；功耗 < 5 W；Um 28 VDC
模拟输出三线制 4–20 mA
数字通讯RS-485 Modbus
继电器三级可编程报警继电器 30 VDC 2 A（1–1000 ppm 模块关闭）
电气接口3/4″ NPT Male
操作三键磁棒，免开盖
显示128×64 点阵背光液晶，支持图形

机械、环境与认证

项目内容
防护IP65
安装2″ 立管抱管或壁挂；壁挂孔距 133 mm（5.25″）；传感器必须垂直朝下
外形 / 重量257 × 201 × 107 mm，不锈钢，3.5 kg（7.7 lb）
温度−20～+55 ℃（−4～131 ℉）
湿度0–95 %RH，无凝露
压力90–110 kPa
主机认证ATEX II 2G Ex d ia IIC T4 Gb；UL/CSA Class I Div. 1 Groups ABCD T4；IECEx Ex d ia IIC T4 Gb
DigiPID 认证ATEX II 1G Ex ia IIC T4；UL/CSA Class I Div. 1 ABCD T4；IECEx Ex ia IIC T4 Ga

DigiPID 模块

项目内容
供电5 V ±0.25 V DC；最大 110 mA；< 0.6 W
模拟输出（模块）0.5–2.5 V（ro = 1.0 kΩ）
数字接口UART 3.3 V TTL
外形 / 重量Ø 49 × 150.8 mm；< 550 g
质保灯 2 年；传感器 / 泵 / 电路 / 壳体 1 年

典型气体与校正因子

摘自 TVOC Basic Gas Table 的典型气种，不是完整气库。DigiPID 使用 10.6 eV 灯：目标气体浓度 ≈ 异丁烯当量读数 × 校正因子。IP 高于 10.6 eV 的物质（如甲醛、二氯甲烷）本灯 ZR 无响应。选用 1–1000 ppm DigiPID 时，校正因子与继电器均不可用。完整表格请下载 PDF。

气体分子式电离能 IP (eV)10.6 eV 校正因子备注
Isobutylene / 异丁烯C4H89.241.00标定气，校正因子基准
Benzene / 苯C6H69.240.53苯系物，表内实测
Toluene / 甲苯C7H88.820.54苯系物
Xylene, m- / 间二甲苯C8H108.560.50苯系物
Xylene, o- / 邻二甲苯C8H108.560.57苯系物
Xylene, p- / 对二甲苯C8H108.440.46苯系物
Styrene / 苯乙烯C8H88.400.45
Vinyl chloride / 氯乙烯C2H3Cl9.992.0
Acetone / 丙酮C3H6O9.691.1表内 10.6 eV 列（计算值）
n-Hexane / 正己烷C6H1410.134.3
Methyl ethyl ketone / 甲乙酮C4H8O9.510.86
Ethyl acetate / 乙酸乙酯C4H8O210.014.6
Phenol / 苯酚C6H6O8.511.0
Trichloroethylene / 三氯乙烯C2HCl39.450.62
Ammonia / 氨NH310.189.7接近灯能量，响应低
Acetaldehyde / 乙醛C2H4O10.236表内 10.6 eV 列（计算值）
Formaldehyde / 甲醛CH2O10.87ZRIP 高于 10.6 eV，本灯无响应
Dichloromethane / 二氯甲烷CH2Cl211.32ZRIP 高于 10.6 eV，本灯无响应

标准配置与选件

整机套件含

  • RAEGuard 2 隔爆主机
  • DigiPID 传感器模块
  • 磁棒与内六角工具
  • 备用传感器
  • 外置水阱滤芯 5 只、内置粉尘滤芯 5 只
  • 用户手册

主机另含

  • LCD、内置采样泵、继电器
  • 外接传感器数字接口
  • 磁棒

常见选件

  • HART 模块 UHM-01
  • 2″ 抱管支架 94000-C-1049
  • 异丁烯标定气
  • 无传感器主机 H-D03-0007-000 / H-D03-0013-000

1–1000 ppm DigiPID 不提供校正因子和继电器。流通型进气务必把水阱接到标有 IN 的较长气口。

安装与电气连接

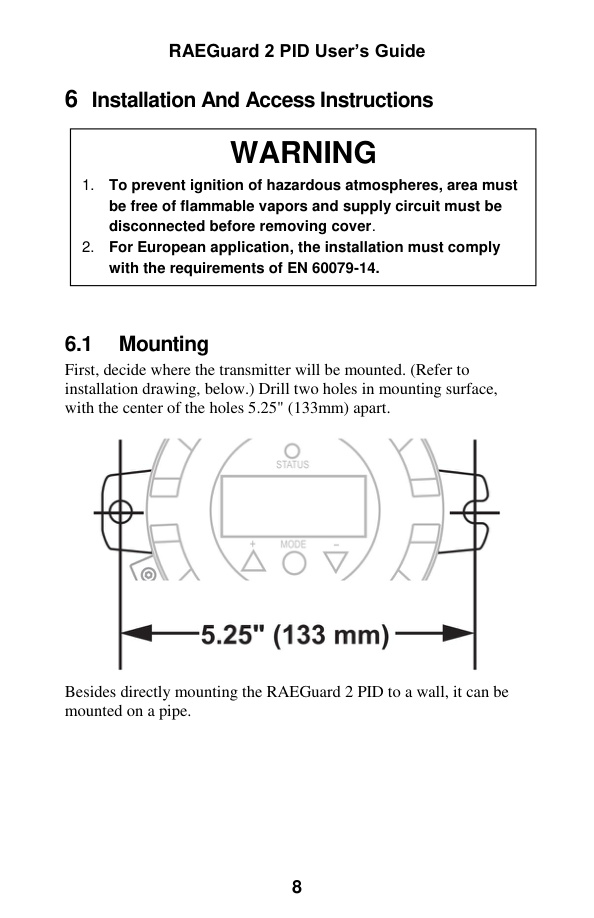

壁挂与抱管安装
壁挂孔距 133 mm；亦可 2″ 立管
接线端子
开关量、电源/4–20 mA、RS-485

先确定安装位置，壁挂两孔中心距 133 mm。传感器必须垂直朝下。流通型水阱接到进气口 IN。危险区开盖前断电、确认无可燃气；欧洲安装须符合 EN 60079-14。

端子组序号标识功能
1 组 开关量1ERR故障触点
1 组 开关量2LOW低报触点
1 组 开关量3HIGH高报触点
1 组 开关量4COM开关量公共端
2 组 电源/模拟5OUT4–20 mA
2 组 电源/模拟6GND电源负极
2 组 电源/模拟7+V10–28 VDC
3 组 RS-4858485ARS-485 A
3 组 RS-4859485BRS-485 B

显示、标定与维护

出厂已标定，投入使用前仍须用已知浓度标准气验证。两点标定：零点气 + 跨度气（推荐异丁烯）。磁棒对应菜单键，免开盖。

DigiPID 可在危险区插拔。按手册更换 10.6 eV 灯、内置粉尘滤膜和外置水阱。只用原厂灯与 PTFE O 型圈。

DigiPID 智能传感器

DigiPID 是带紫外灯驱动和数字输出的本安 VOC 模块，可与 RAEGuard 2 主机组合为隔爆 + 本安系统。量程三档；模块供电 5 V。灯质保 2 年。流通适配器 C01-3012-000 为模块标配。
