RAEGuard 2 PID 前置处理装置订货号对照

室外潮湿多尘用一级+二级过滤。干燥除湿目前仅用于苯、甲苯、二甲苯等苯系物。1–3 个月更换滤芯与介质。套件不含检测仪本体。

仅配泵吸版只用于 RAEGuard 2 PID Flow Through，箱内不含检测仪

一级 + 二级特氟龙滤芯挡尘，氯化钙管除湿后再进 DigiPID

苯系物干燥氯化钙干燥目前仅用于苯、甲苯、二甲苯

箱底离地 ≥ 30 cm2″ 立管安装；湿热多尘按 1–3 个月换介质

样气→水阱→一级特氟龙→二级氯化钙→DigiPID IN

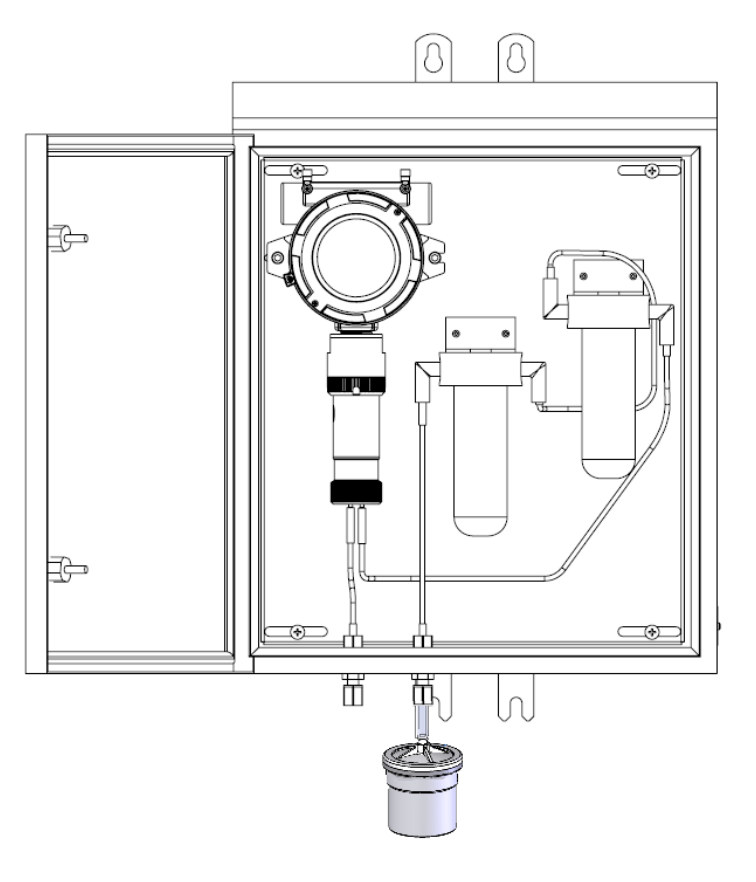

前置处理装置给泵吸版 RAEGuard 2 PID用在室外潮湿、多尘场合：一级过滤器挡住粉尘，二级过滤器里的氯化钙吸潮，箱底再加水阱挡液态水，然后样气进入 DigiPID。箱体同时给主机遮阳、防雨。

套件 D03-0014-C00 不含检测仪，请另订泵吸整机 D03-0004-C00 / D03-0005-C00。氯化钙会吸附部分 VOC，干燥路径目前只用于苯、甲苯、二甲苯；汽油、柴油等较重的 VOC 不要填氯化钙，只走过滤和水阱。

结构

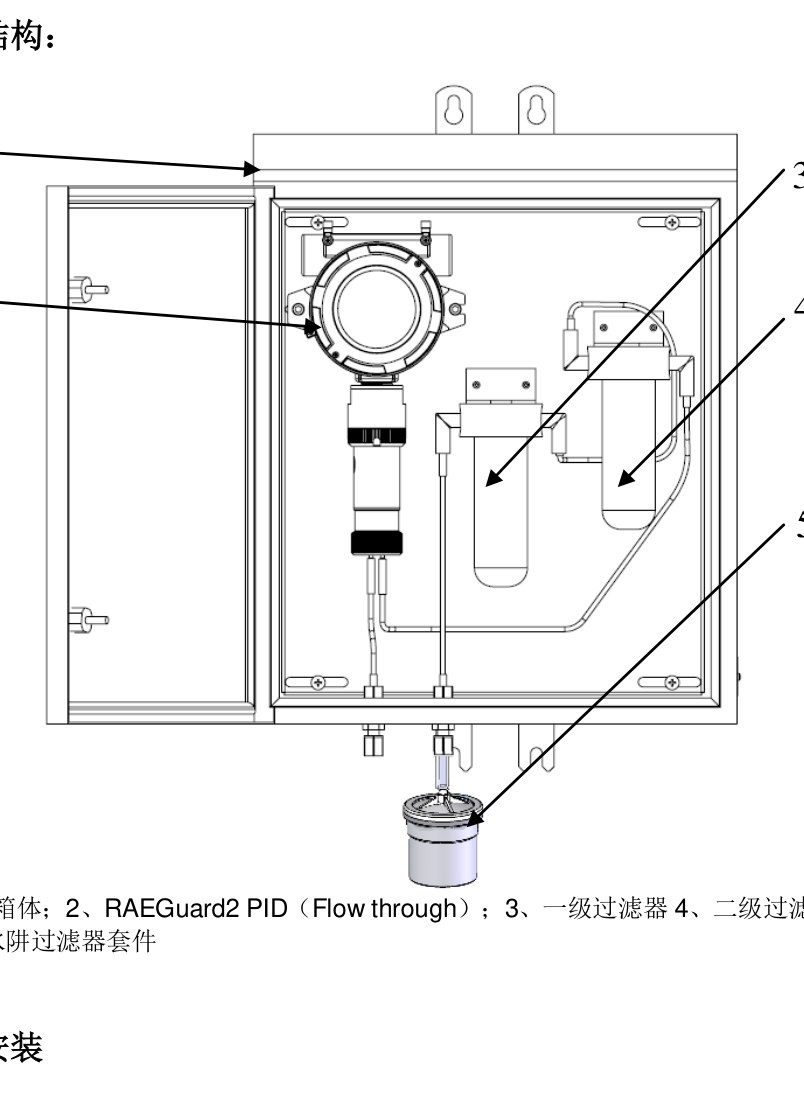

五部分：室外箱体、RAEGuard 2 PID 泵吸主机、一级过滤器、二级过滤器、水阱过滤器套件。主机用 2 颗 M6×10 螺钉装在箱内，传感器朝下。

订货号 D03-0014-C00 为一套室外箱。水阱随泵吸主机箱，不在前置处理纸箱里。

1. 先把主机装进箱用 2 颗 M6×10 内六角螺钉，把 Flow Through 主机固定在前置处理箱体内。传感器朝下。主机用两颗螺钉固定在箱体内

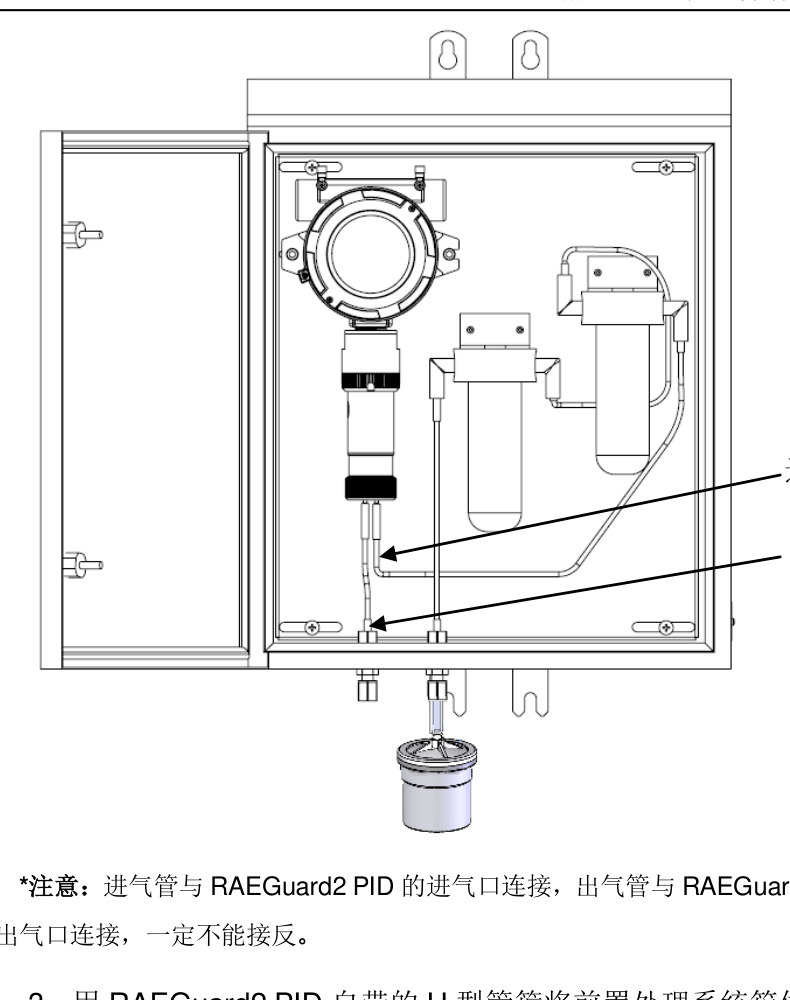

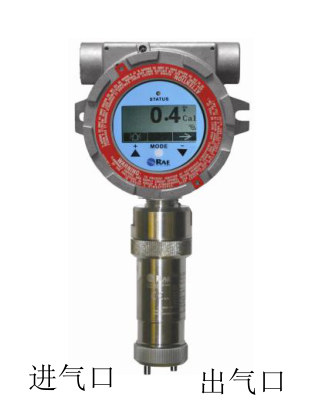

2. 接进气、出气两根未接的特氟龙管：较长的接到进气口 IN，另一根接到出气口。进、出气管不能接反。泵吸主机进气口与出气口

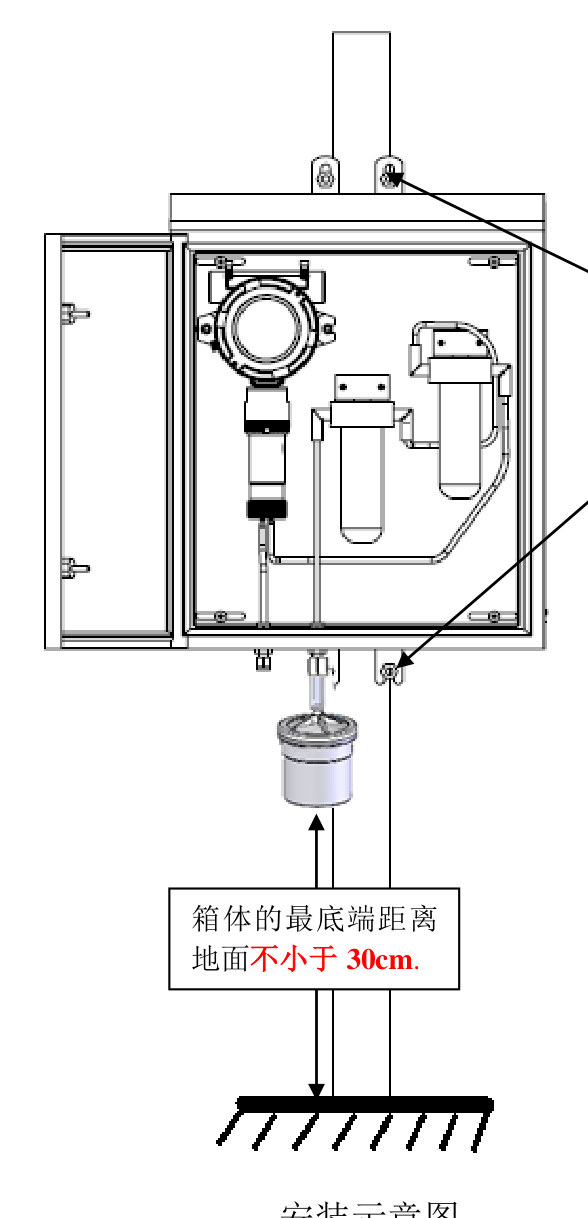

3. 抱管上立管用主机自带 U 型管箍把箱体固定在 2″ 立管。箱体最底端离地不小于 30 cm。安装示意，箱底离地不小于 30 cm

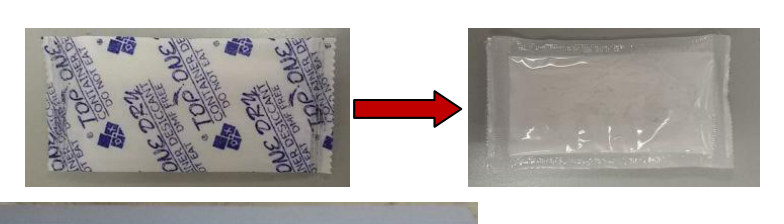

4. 填氯化钙拧下二级过滤器特氟龙滤芯，放入 6–9 袋去掉无纺布外衣的氯化钙，透明面朝外，再拧回滤芯。去掉氯化钙无纺布外衣后再填管

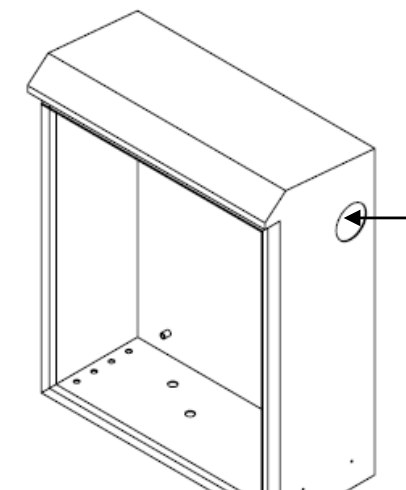

5. 敲落板接线接线时把箱体左右两侧敲落板轻轻敲掉，再穿电缆。不要硬砸箱体。箱体侧面敲落板与底部接管孔

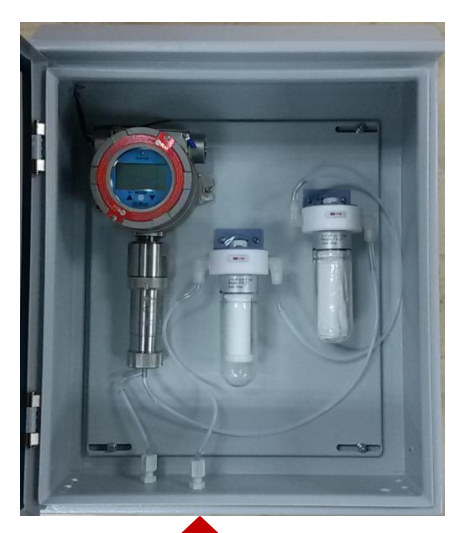

6. 必须装水阱把主机包装里的水阱过滤器软管插入进气口。不装水阱，液态水会进灯窗和电极。水阱软管接到进气口

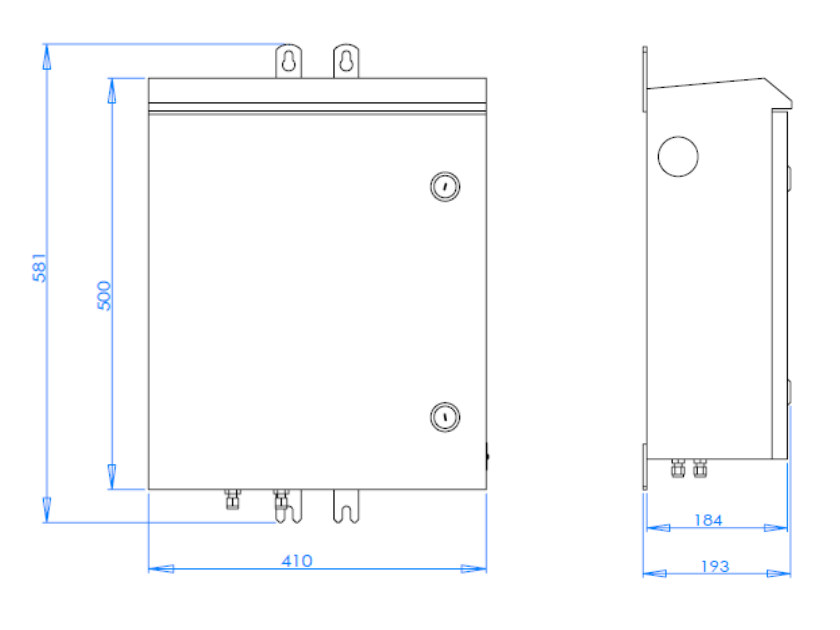

箱体约 500 × 410 × 184 mm；含上下安装耳总高约 581 mm，含门总深约 193 mm。侧面有穿线孔，底部有进、出气接管。

新装后建议按表检查。室外湿热、扬尘大时按短周期更换。换氯化钙后带着过滤管按主机两点标定。

部件	订货号	周期	目的与处理
一级过滤器滤芯	490-0165-000	6–12 个月	特氟龙滤芯堵塞或气路不畅时整只更换。
氯化钙干燥包	600-0310-000	3–6 个月	袋装鼓包或干燥剂变黄即换。二级过滤器填 6–9 袋。

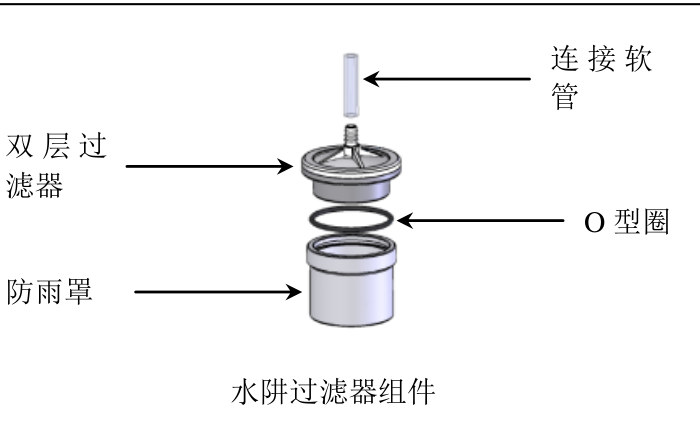

水阱过滤器（5 只装）	D03-3018-005	2–3 个月	特氟龙滤片堵塞时换双层滤芯。必须一直装着水阱。
特氟龙硬管	411-0005-000	按米	箱内进、出气接管，老化开裂即换。
聚乙烯软管	411-0018-037	按米	水阱到进气口的连接软管。

袋装氯化钙变黄或鼓包说明已吸饱和。灯窗不要用手摸。其他操作按主机手册；更换 DigiPID 前用磁棒进入更换传感器模式，关断传感器电源。

P/N	类别	量程/采样	说明
D03-0014-C00	套件	—	KIT,AIR PREFILTER WITH OUTDOOR ENCLOSURE,CHINA
600-0310-000	附件	—	氯化钙， 30包/袋
411-0018-037	备件	—	聚乙烯软管
411-0005-000	备件	—	特氟龙硬管
490-0165-000	备件	—	过滤器
D03-3018-005	备件	—	水阱过滤器组件/5个
