RAEGuard 2 PID 挥发性有机气体检测仪（VOC）FGM-2001 / FGM-2002

产品编号: 8017 | 品牌: RAE华瑞 | 价格: 面议

产品图片

RAEGuard 2 PID 挥发性有机气体检测仪（VOC）FGM-2001 / FGM-2002
RAEGuard 2 PID / FGM-200X
固定式 TVOC市场推广资料定位：固定式 VOC / TVOC 光离子检测仪
第三代本安 PID自清洗专利、无需工具互换、支持离线标定
0.01–100 / 0.1–1000 ppmFGM-2001 / FGM-2002，量程可按用户定制
4–20 mA + Modbus三线制模拟量、RS-485、三级继电器
磁棒免开盖三键外部调节，危险区可标定与维护
316 不锈钢 · IP65主机隔爆 + DigiPID 本安，ATEX / UL / CSA / IECEx

产品简介

RAEGuard 2 PID 是一款隔爆型主机 + 本安型光离子智能传感器的固定安装有机气体检测仪（技术参数）。智能化处理平台与数字化传感器支持离线标定和环境适应，量程可按用户定制。图文显示与本地声光状态指示；三键磁棒外部调节，现场无需开盖即可标定和维护。

操作手册补充：10–28 VDC 供电，三线制 4–20 mA、两级开关量与 RS-485 Modbus。半扩散型与流通型两种工作方式。市场推广资料定位为固定式 TVOC 检测仪，强调第三代本安 PID、自清洗专利、内循环泵吸与开放气路。

资料插图

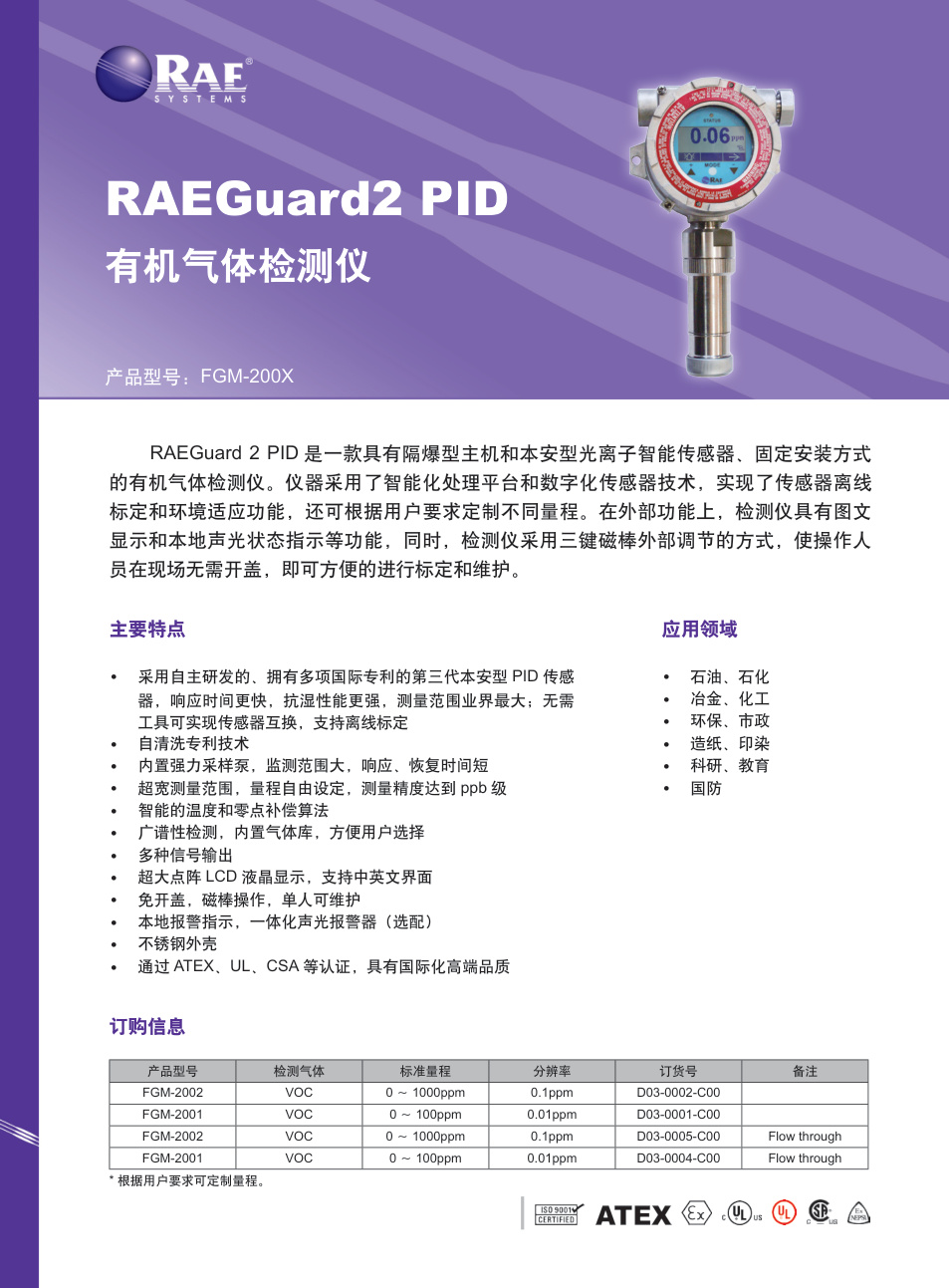

FGM-2001/2002 技术参数封面
中文技术参数封面

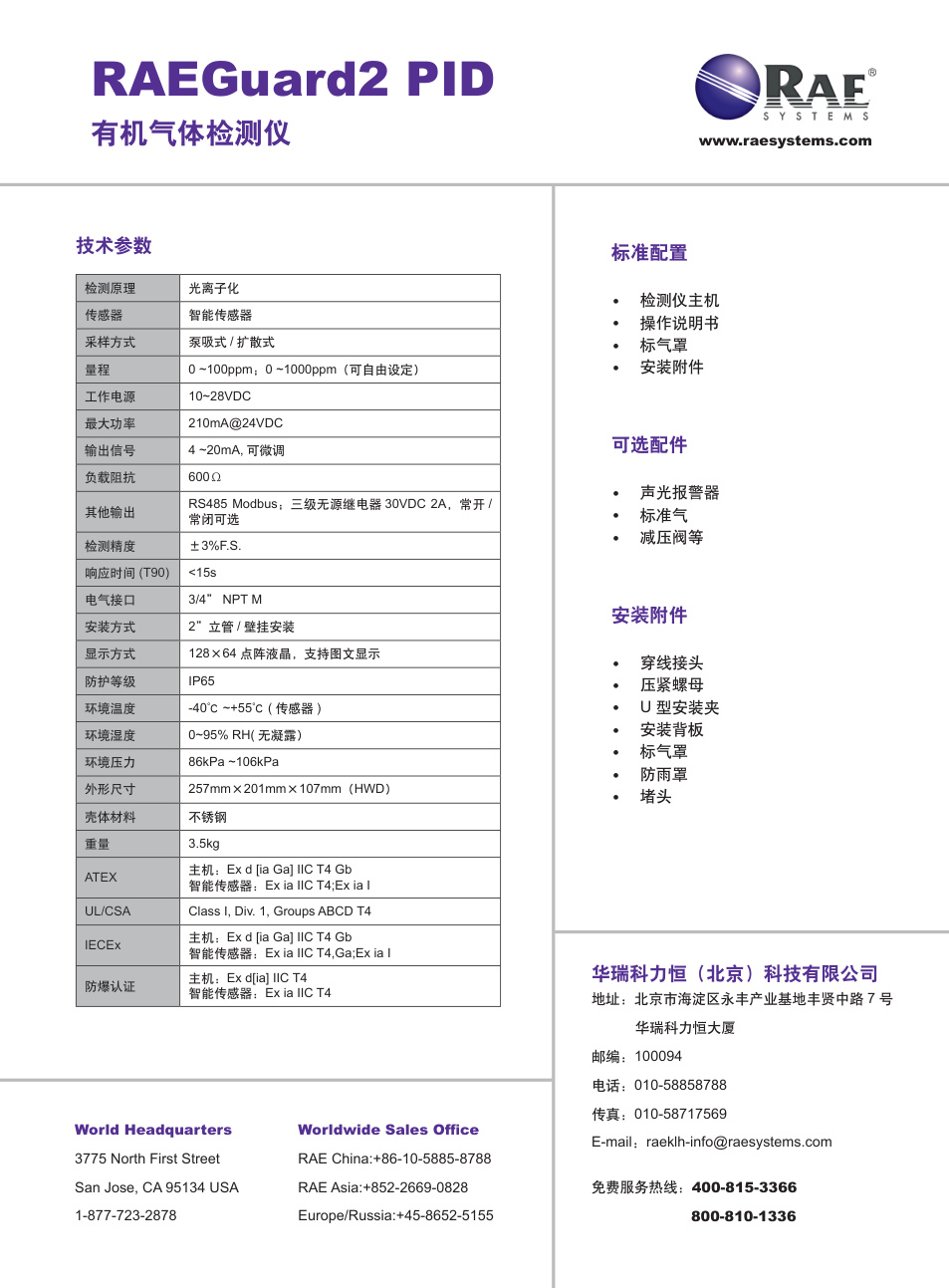

中文技术参数表
技术参数、标准配置与安装附件

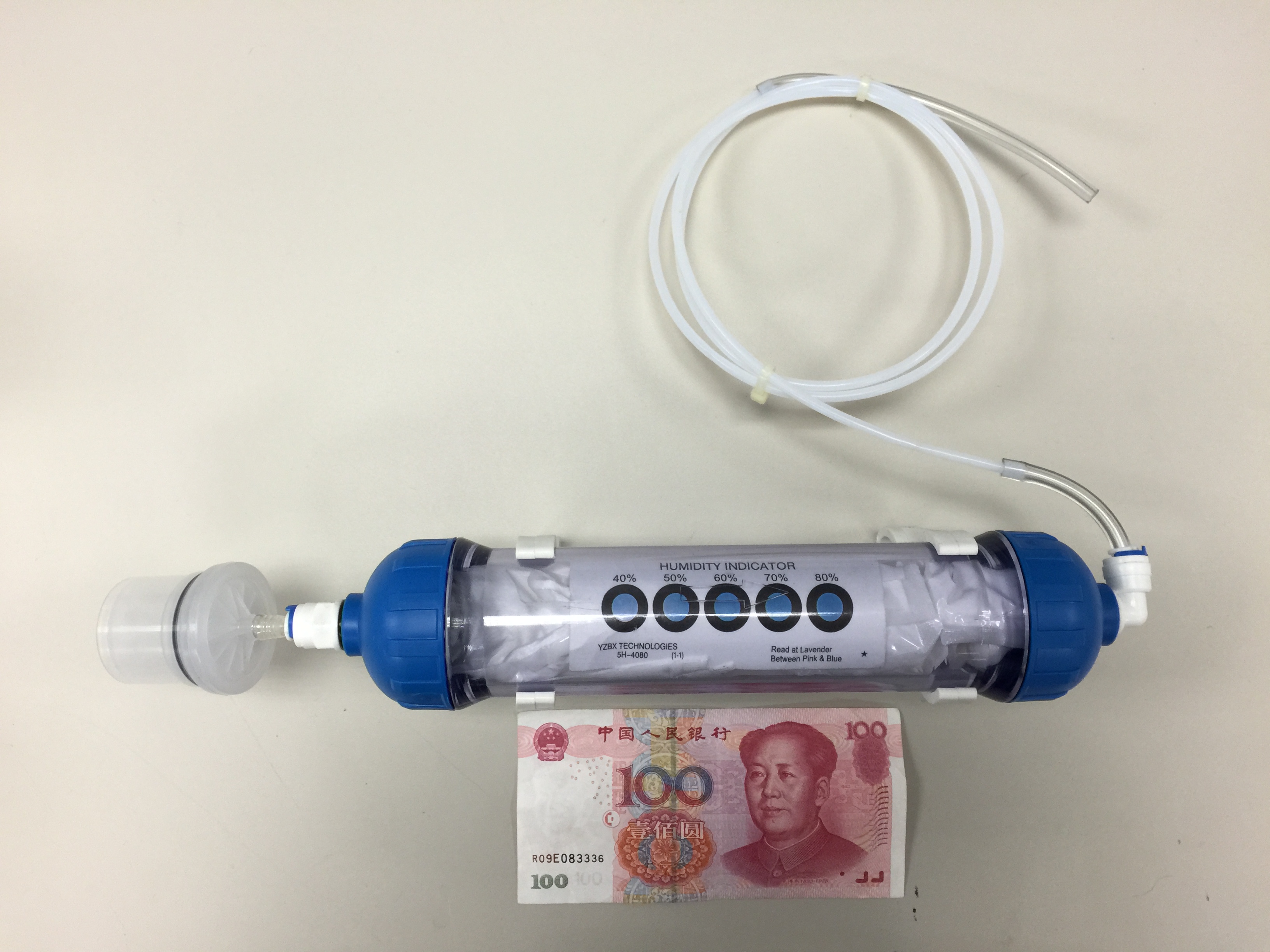

前置过滤器
前置过滤 / 干燥附件

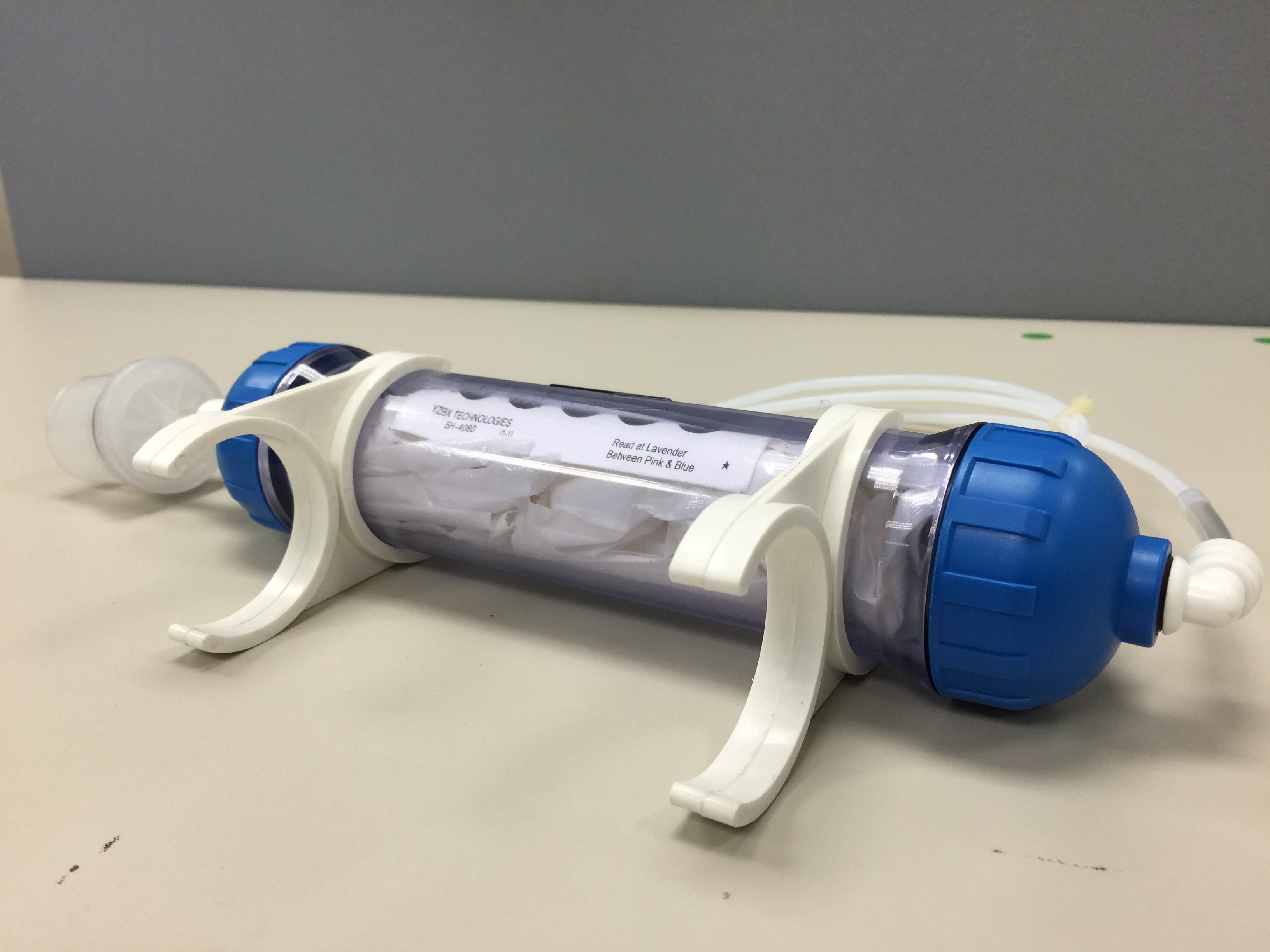

前置干燥过滤器
前置干燥过滤器

主要特点

第三代本安型 PID自主研发、多项国际专利。响应更快、抗湿更强；无需工具互换传感器，支持离线标定。
自清洗专利 + 开放气路市场推广资料强调自清洗、独有内循环泵吸采样和 3G 开放式气路，减少误报与维护。
内置采样泵流通型内置隔膜泵，监测范围大，响应和恢复时间短。技术参数主机 T90 < 15 s。
超宽量程，可自由设定0–100 ppm 或 0–1000 ppm，可按用户定制；说明书 DigiPID 分辨率可达 10 ppb / 100 ppb。
气体库与温补广谱检测，内置气体库与校正因子；智能温度和零点补偿。推广资料：可检测数千种气体。
多种信号输出4–20 mA 可微调（负载 600 Ω）+ RS-485 Modbus + 高报 / 低报 / 故障三级无源继电器 30 VDC 2 A，常开常闭可选。
图文显示与磁棒128×64 点阵液晶，中英文界面；三键磁棒免开盖，单人可维护。
不锈钢与国际认证316 不锈钢壳体。ATEX / IECEx / UL / CSA / 中国防爆。可选一体化声光报警器。

型号与订购信息

摘自中文技术参数「订购信息」。量程可按用户要求定制。点订货号进入单页。

型号采样量程分辨率订货号
FGM-2001Diffusion 扩散0–100 ppm0.01 ppmD03-0001-C00
FGM-2002Diffusion 扩散0–1000 ppm0.1 ppmD03-0002-C00
FGM-2001Flow Through 泵吸0–100 ppm0.01 ppmD03-0004-C00
FGM-2002Flow Through 泵吸0–1000 ppm0.1 ppmD03-0005-C00

技术参数

检测与性能

项目内容
检测原理光离子化 PID（不是红外）
传感器第三代本安 DigiPID 智能数字传感器，10.6 eV 紫外灯
采样方式扩散 Diffusion 或泵吸 Flow Through（内置隔膜泵，约 500 cc/min）
量程0–100 ppm（FGM-2001）或 0–1000 ppm（FGM-2002）；可按用户定制
分辨率0.01 ppm（100 ppm 档） / 0.1 ppm（1000 ppm 档）；DigiPID 另有 10 ppb / 100 ppb / 1 ppm
检测精度整机 ±3% F.S.（中文技术参数）；DigiPID 标定点 ±2%
响应时间 T90主机 < 15 s（技术参数）；DigiPID 扩散约 30 s、泵吸约 5 s（说明书）
标定两点标定（先零点后标准气）；出厂已标定，安装后建议试运行 24 h 再标定

电气与通讯

项目内容
工作电源10–28 VDC；24 V 时最大约 210 mA；功耗 < 5 W；Um 28 VDC
模拟输出三线制 4–20 mA，可微调；负载 600 Ω
数字通讯RS-485 Modbus；波特率 4800 / 9600 / 19200
继电器高报、低报、故障三级无源触点，30 VDC 2 A，常开 / 常闭可设
电气接口3/4″ NPT M；端子 12–24 AWG（0.2–4.0 mm²）
显示与操作128×64 点阵液晶，图文显示；三键磁棒外部调节

机械、环境与认证

项目内容
防护等级IP65
安装2″ 立管抱管或壁挂；壁挂开孔距 133 mm；传感器必须与地面垂直
外形 / 重量257 × 201 × 107 mm（HWD），不锈钢，3.5 kg
环境温度说明书：变送器 −20～+55 ℃，传感器 −40～+55 ℃；技术参数按传感器 −40～+55 ℃
环境湿度0–95 %RH，无凝露
环境压力86–106 kPa
防爆认证主机 Ex d [ia Ga] IIC T4 Gb；智能传感器 Ex ia IIC T4；UL/CSA Class I Div. 1 Groups ABCD T4；IECEx 同期；中国防爆 Ex d ia IIC T4

标准配置与选件

标准配置

  • 检测仪主机
  • 操作说明书
  • 标气罩
  • 安装附件

可选配件

  • 声光报警器（SP-07Plus 等）
  • 标准气 / 减压阀
  • HART 模块 UHM-01

安装附件

  • 穿线接头、压紧螺母、堵头
  • U 型抱箍、安装背板
  • 标气罩、防雨罩

说明书配套：标定罩、磁棒、用户手册。流通型室外潮湿多尘请另订天气保护罩、前置处理或前置干燥过滤器，套件不含检测仪本体。

安装与电气连接

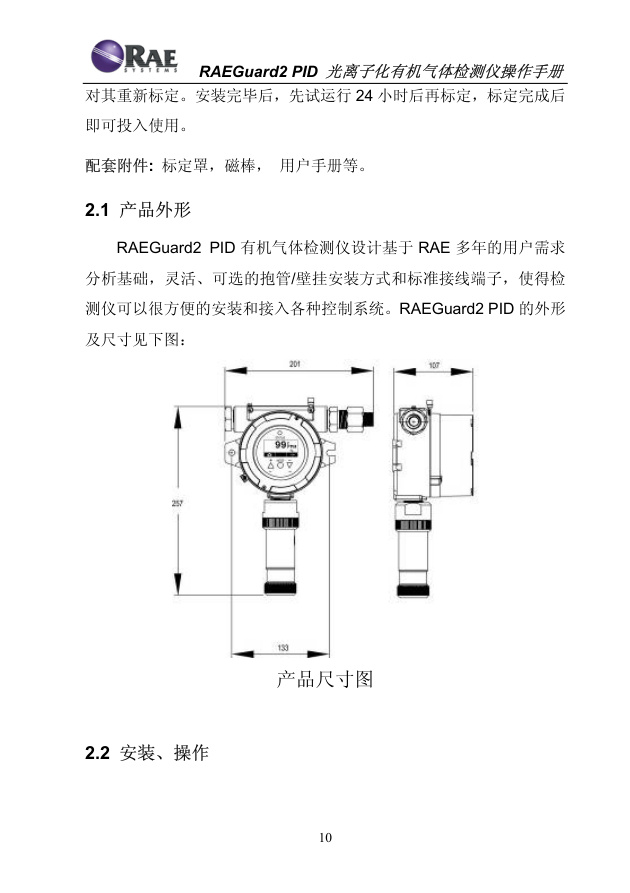

外形尺寸 257×201×107 mm
外形尺寸：257 × 201 × 107 mm，壁挂孔距 133 mm

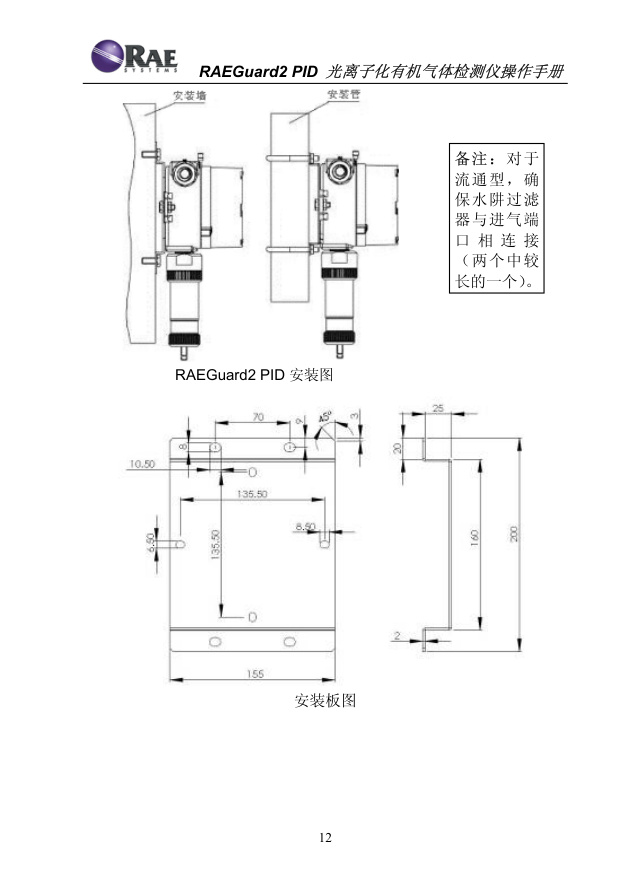

抱管与壁挂安装
抱管 / 壁挂；流通型水阱接较长进气口

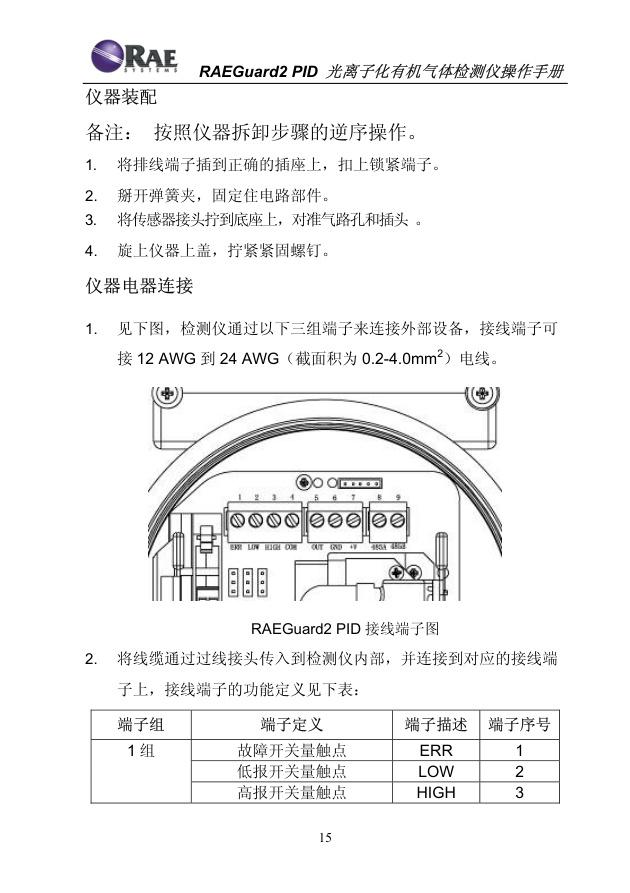

接线端子 ERR LOW HIGH COM OUT GND +V 485A 485B
三组端子：开关量、电源/4–20 mA、RS-485

两种安装：抱管（2″ 立管）或壁挂。壁挂按安装板开孔，孔距 133 mm。传感器必须与地面垂直。流通型务必把水阱过滤器接到两个气口中较长的进气端。

隔爆产品：危险区开盖前断电；外壳可靠接地（截面积 ≥4 mm²，接地电阻 <4 Ω）；电缆格兰须为 Ex d IIC；现场电缆耐热至少 80 ℃。

端子组序号标识功能
1 组 开关量1ERR故障触点
1 组 开关量2LOW低报触点
1 组 开关量3HIGH高报触点
1 组 开关量4COM开关量公共端
2 组 电源/模拟5OUT4–20 mA 模拟输出
2 组 电源/模拟6GND电源负极
2 组 电源/模拟7+V电源正极 10–28 VDC
3 组 RS-4858485ARS-485 A
3 组 RS-4859485BRS-485 B

显示、标定与维护

三键磁棒对应 [+]、[−]、[MODE]，免开盖进入菜单。两点标定：先零点气，再已知浓度标准气（推荐异丁烯）。出厂已标定，安装后先试运行 24 小时再标定。说明书建议至少每 6 个月标定一次，间隔还需符合现场工况与当地法规。

DigiPID 可在危险区带电插拔。拔出超过 60 s 会报「传感器失败」；重新装上后用磁棒点 [+] 约 3 s，出现「更换传感器」后再点 [−] 重启。UV 灯与传感器仅用原厂配件。进气过滤膜请定期清洗，否则读数与响应变慢。

DigiPID 智能传感器

说明书第二部分：DigiPID 是带紫外灯驱动和数模输出的智能化 VOC 模块，适用于 0/1/2 区，IIA–IIC、T4，工作温度 −40～+55 ℃。模块可危险区带电插拔。扩散 T90 约 30 s，泵吸约 5 s；标定点 ±2%；寿命约 2 年。与主机组合后形成隔爆 + 本安的固定式系统。

常见问题与现场维护

共 19 条：选型接线（量程、端子、接地、控制器/PLC、磁棒标定）与现场维护（插槽未安装、超量程、泵/灯故障、DigiPID 上盖清洗）。主产品页已拆出，避免过长。

打开完整常见问题页

  • 量程设定、与上一代对比、九端子定义
  • 继电器常开/常闭、内外接地、接控制器或 PLC
  • 「插槽未安装」、超量程、泵/灯故障与电极清洗步骤

采样方式与附件家族

Diffusion（D03-0001-C00 / D03-0002-C00）：扩散采样，配防雨罩 C01-3010-000，可选强化防雨罩 D03-0304-000。

Flow Through（D03-0004-C00 / D03-0005-C00）：内置泵。室外潮湿多尘请另订天气保护罩 D03-0305-000、前置处理 D03-0014-C00 或前置干燥过滤器 081-0018-C00。干燥路径目前仅用于苯、甲苯、二甲苯；氯化钙会吸附部分 VOC。

应用领域

合并技术参数与操作手册应用列表：

石油、石化及天然气冶金化工、医药环保、市政造纸、印染电力、通讯消防仓储污水处理食品、酿造科研、教育、国防

资质与防爆认证

以下为证书首页预览（缩小、略模糊），仅供辨认认证类型与编号。正式高清 PDF 在成交后按需提供，本页不提供证书下载。

ATEX · DigiPID（KEMA）
ATEX · DigiPID（KEMA）DEKRA/KEMA 10ATEX0059：DS-100/101/102 本安传感器，Ex ia IIC T4。
中国防爆 · 主机
中国防爆 · 主机NEPSI GYJ21.1101X：FGM-2000 系列主机，Ex d [ia Ga] IIC T4 Gb。
IECEx · 主机
IECEx · 主机IECEx ITS 11.0005X（现行）：隔爆 + 本安，Ex db [ia Ga] IIC T4 Gb。
ATEX EU-Type · 主机
ATEX EU-Type · 主机Intertek ITS11ATEX17231X：欧盟型式检验，II 2(1)G Ex db [ia Ga] IIC T4 Gb。
UL / North America
UL / North AmericaUL E154798：Class I Groups A–D 危险场所气体检测设备。
ATEX EC-Type · 主机
ATEX EC-Type · 主机Intertek EC-Type Examination：RAEGuard 2 早期 ATEX 型式证书首页示意。
中国防爆 · DigiPID
中国防爆 · DigiPIDNEPSI GYJ16.1100：DS-100/101/102 数字 PID，Ex ia IIC T4 Ga。
IECEx · 证书封面
IECEx · 证书封面IECEx ITS 11.0005X 证书封面示意：RAEGuard 2 隔爆与本安组合防护。

RAEGuard 2 PID 订货号对照（可筛选）

TVOC 气体检测仪天气保护罩前置处理装置前置干燥过滤器

RAEGuard 2 PID 订货号对照（可筛选）

先选家族：TVOC 整机、天气保护罩、前置处理装置、前置干燥过滤器。点订货号进入单页。天气保护罩 / 前置处理 / 干燥过滤器只配 Flow Through，且不含检测仪本体。

P/N家族类型量程/采样说明
D03-0001-C00 TVOC 气体检测仪整机FGM-2001 / Diffusion / 0.01–100 ppmFGM-2001 RAEGuard 2 PID(Diffusion) 0.01-100 ppm, VOC,带智能数字PID传感器
D03-0002-C00 TVOC 气体检测仪整机FGM-2002 / Diffusion / 0.1–1000 ppmFGM-2002 RAEGuard 2 PID (Diffusion) 0.1-1000 ppm, VOC,带智能数字PID传感器
D03-0004-C00 TVOC 气体检测仪整机FGM-2001 / Flow Through / 0.01–100 ppmFGM-2001 RAEGuard 2 PID (Flow Through) 0.01-100 ppm, VOC,带智能数字PID传感器
D03-0005-C00 TVOC 气体检测仪整机FGM-2002 / Flow Through / 0.1–1000 ppmFGM-2002 RAEGuard 2 PID (Flow Through) 0.1-1000 ppm, VOC,带智能数字PID传感器
D03-3015-000 TVOC 气体检测仪附件—标定罩
C01-3010-000 TVOC 气体检测仪附件—防雨罩， Diffusion
033-3032-000 TVOC 气体检测仪附件—磁棒
D03-2031-001 TVOC 气体检测仪附件—安装板,不锈钢
2013-2031-001 TVOC 气体检测仪附件—U型抱箍
2036-3001-000 TVOC 气体检测仪附件—RAEGuard防爆接头配件
033-2061-000 TVOC 气体检测仪附件—堵头 3/4″NPT M
490-0804-000 TVOC 气体检测仪附件—防雨罩喉箍（黑） , Flow through，请于D03-2021-000一同下单
D03-2021-000 TVOC 气体检测仪附件—防雨罩, Flow through
D03-3018-005 TVOC 气体检测仪附件—水阱过滤器组件/5个, Flow through
490-0130-000 TVOC 气体检测仪附件—扳手 M6
3006-6713-001 TVOC 气体检测仪备件—声光报警器 3/4″NPT M ，SP-07Plus，红灯报警
3006-6715-001 TVOC 气体检测仪备件—声光报警器 3/4″NPT M ，SP-07Plus，蓝灯报警
3006-6744-001 TVOC 气体检测仪备件—HART模块, UHM-01
C01-0902-011 TVOC 气体检测仪备件—智能数字PID传感器模块（含PID灯), 0-100ppm, Diffusion
C01-0902-012 TVOC 气体检测仪备件—智能数字PID传感器模块（含PID灯),0-1000ppm, Diffusion
C01-0001-000 TVOC 气体检测仪备件—智能数字PID传感器模块（含PID灯), 0-100ppm, Flow through
C01-0002-000 TVOC 气体检测仪备件—智能数字PID传感器模块（含PID灯),0-1000ppm, Flow through
D03-3002-000 TVOC 气体检测仪备件—采样泵组件
D03-3003-000 TVOC 气体检测仪备件—安全栅组件（与智能数字PID传感器模块连接）
050-0061-001 TVOC 气体检测仪备件—MARK2 LAMP, 10.6 EV, 1/2"
430-0014-001 TVOC 气体检测仪备件—特氟龙O型圈（LAMP用）
C01-3007-200 TVOC 气体检测仪备件—Sensor Detector(另含3片UV Shield)
C01-2017-010 TVOC 气体检测仪备件—UV Shield（10片装）
411-0018-037 TVOC 气体检测仪备件—聚乙烯软管/米
411-0005-000 TVOC 气体检测仪备件—特氟龙硬管/米
8490-0040-000 TVOC 气体检测仪备件—位号牌带链条
8490-0048-000 TVOC 气体检测仪备件—压紧螺母 M20x1.5 F
D04-2019-000 TVOC 气体检测仪备件—压紧螺母 1/2" NPT F
D03-0304-000 TVOC 气体检测仪备件—强化版防雨罩， Diffusion（选配）
D03-3001-001 TVOC 气体检测仪维修组件—显示板组件
D03-1012-000 TVOC 气体检测仪维修组件—主板(没有烧录整机SN)
D03-1013-000 TVOC 气体检测仪维修组件—连接板
D03-3005-000 TVOC 气体检测仪维修组件—THP组件
D03-3008-000 TVOC 气体检测仪维修组件—2*13PIN排线
D03-2006-002 TVOC 气体检测仪维修组件—隔爆网(安全栅用) ，2个
430-B083-0H0 TVOC 气体检测仪维修组件—O-ring, 8.5x4.5x2mm
C01-2023-010 TVOC 气体检测仪维修组件—特氟龙滤片/10个，Diffusion,with C01-2022-000,C01-2021-000订购
C01-2022-000 TVOC 气体检测仪维修组件—不锈钢丝网， Diffusion ，with C01-2023-010 ，C01-2021-000订购
C01-2021-000 TVOC 气体检测仪维修组件—传感器盖， Diffusion ，with C01-2023-010 ，C01-2022-000订购
C01-3012-000 TVOC 气体检测仪维修组件—传感器盖组件， Flow Through
430-B080-0H0 TVOC 气体检测仪维修组件—O-ring ，between LAMP Housing and Cover
C01-2034-005 TVOC 气体检测仪维修组件—DUST COVER-Flow Through， 5个
D03-0305-000 天气保护罩套件—Weather Protection Enclosure KIT,RAEGuard2 PID Flow Through
500-2004-000 天气保护罩附件—空气过滤器
D03-2030-000 天气保护罩附件—密封用环形罩
430-B093-070 天气保护罩附件—密封用O型圈
700-2053-000 天气保护罩附件—分离器固定夹
400-0596-000 天气保护罩附件—L型快插接头
400-0616-000 天气保护罩附件—快速链接器
490-0807-000 天气保护罩附件—线夹
490-0808-000 天气保护罩附件—套管
D03-2031-001 天气保护罩附件—安装板,不锈钢
D03-2029-000 天气保护罩备件—遮阳板
411-0018-037 天气保护罩备件—聚乙烯软管
411-0005-000 天气保护罩备件—特氟龙硬管
D03-3018-005 天气保护罩备件—水阱过滤器组件/5个
D03-0014-C00 前置处理装置套件—KIT,AIR PREFILTER WITH OUTDOOR ENCLOSURE,CHINA
600-0310-000 前置处理装置附件—氯化钙， 30包/袋
411-0018-037 前置处理装置备件—聚乙烯软管
411-0005-000 前置处理装置备件—特氟龙硬管
490-0165-000 前置处理装置备件—过滤器
D03-3018-005 前置处理装置备件—水阱过滤器组件/5个
081-0018-C00 前置干燥过滤器套件—KIT,AIR DRYING PRE-FILTER,CHINA
600-0310-000 前置干燥过滤器附件—氯化钙， 30包/袋
411-0018-037 前置干燥过滤器备件—聚乙烯软管
411-0005-000 前置干燥过滤器备件—特氟龙硬管
D03-3018-005 前置干燥过滤器备件—水阱过滤器组件/5个
