1. RAEGuard 2 PID 包括几种量程？2. 与上一代 RAEGuard PID 相比，相同点和不同点是什么？相同点：光离子化检测、三线制 4–20 mA 与无源继电器、测 VOC、三键磁棒、2″ 立管或壁挂、工作温度 −40～+55 ℃、湿度 0–95 %RH 无凝露。不同点见下表（不含价格）。
| 项目 | RAEGuard 2 PID | RAEGuard PID |
|---|
| 传感器 | 第三代本安智能 PID（可独立工作） | 普通 PID 传感器 |
| 工作电压 | 10–28 VDC | 9–36 VDC |
| 功耗 | < 5 W | < 3 W |
| T90 | < 15 s | < 30 s |
| 量程 | 0–100 / 0–1000 ppm | 0–20 / 0–100 / 0–1000 ppm |
| 分辨率 | 0.01 ppm（100 ppm 档）/ 0.1 ppm（1000 ppm 档） | 0.01 / 0.1 / 1 ppm（按量程） |
| 环境压力 | 90–110 kPa（本 FAQ） | 86–106 kPa |
| 显示 | 128×64 点阵液晶 + 双色状态灯 | 7 段 4 位液晶 + 四色报警灯 |
| 防护 | IP65 | IP66 |
| 输出 | 4–20 mA 可微调 + Modbus RS-485 + 三级继电器 30 VDC 2 A（常开/常闭可选） | 4–20 mA + 两级继电器 5 A |
| 认证 | ATEX、UL/CSA、IECEx、中国防爆 | ATEX、UL、中国防爆 |
| 外壳 | 不锈钢 | 铝合金 |

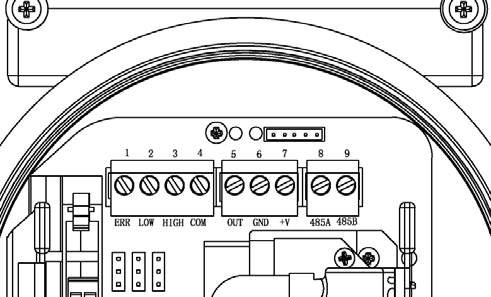

九个端子分三组：1–4 为故障 / 低报 / 高报 / 公共（ERR、LOW、HIGH、COM）；5–7 为 4–20 mA 输出、电源负极、电源正极（OUT、GND、+V）；8–9 为 RS-485 A/B。

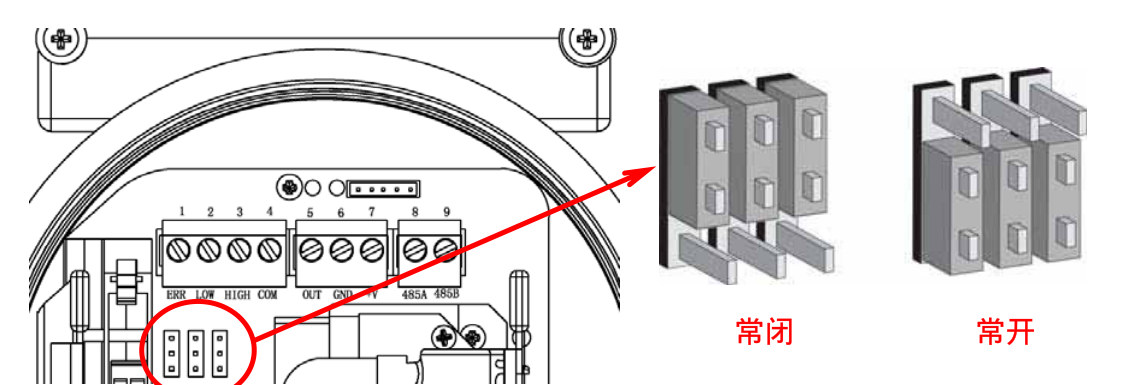

ERR LOW HIGH COM · OUT GND +V · 485A 485B开盖后，端子 1–3 下方有三组三针跳线。跳线帽接下面两针为常闭，接上面两针为常开。按图核对后再上电。

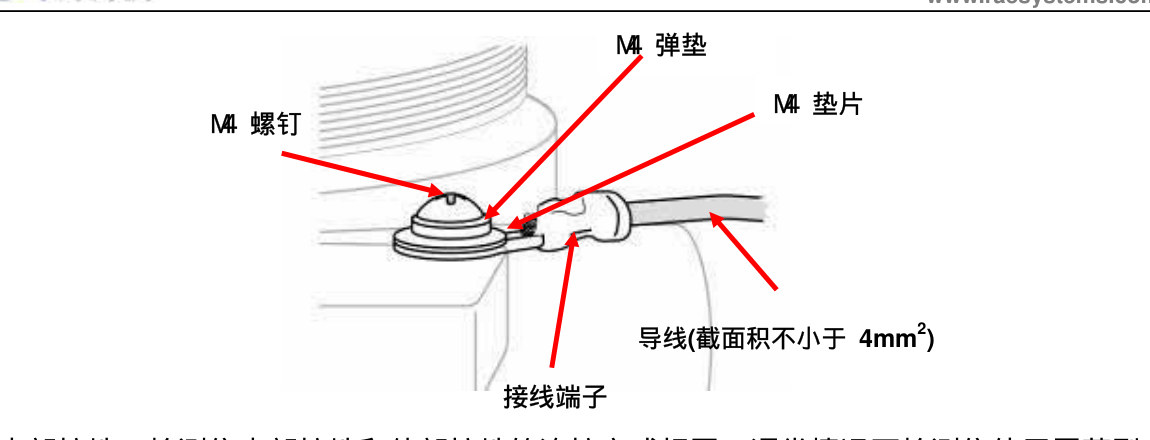

下两针常闭，上两针常开外部接地：导线一端拧到外壳接地点，另一端可靠接地；截面积 ≥ 4 mm²，接地电阻小于 4 Ω。内部接地做法相同。一般用屏蔽电缆，屏蔽层接到内部接地点；若用独立导线，线径应不小于电源线。
M4 螺钉 / 弹垫 / 垫片，导线 ≥ 4 mm²

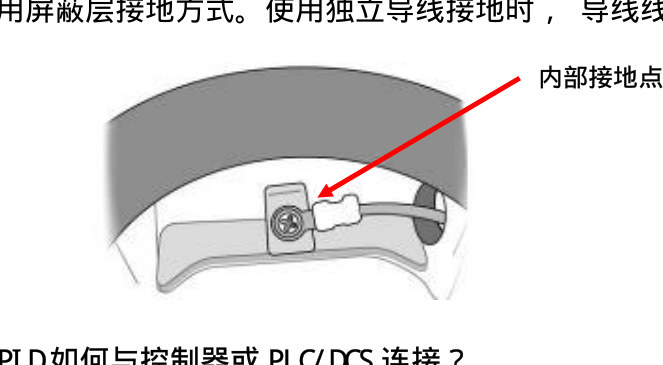

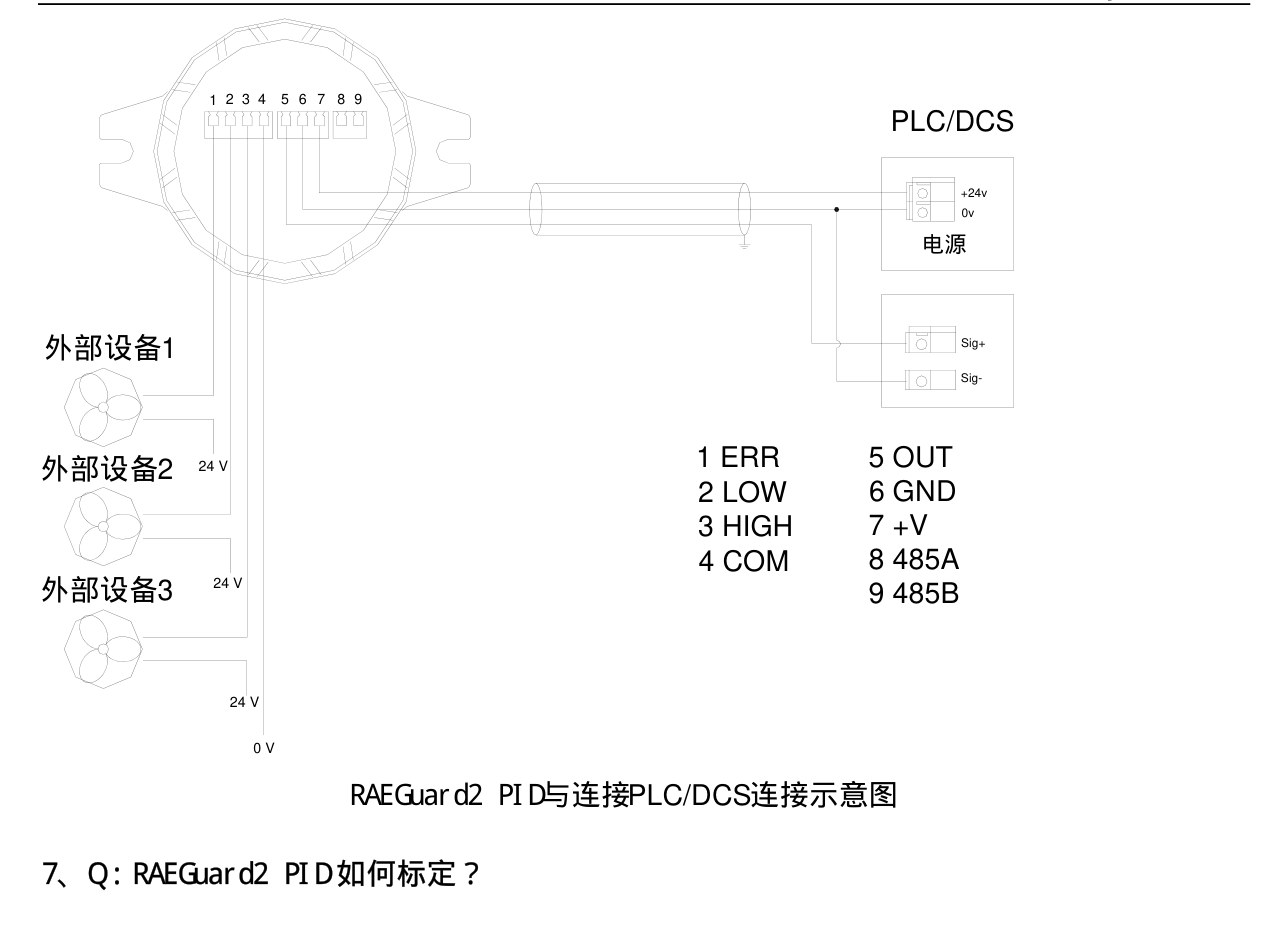

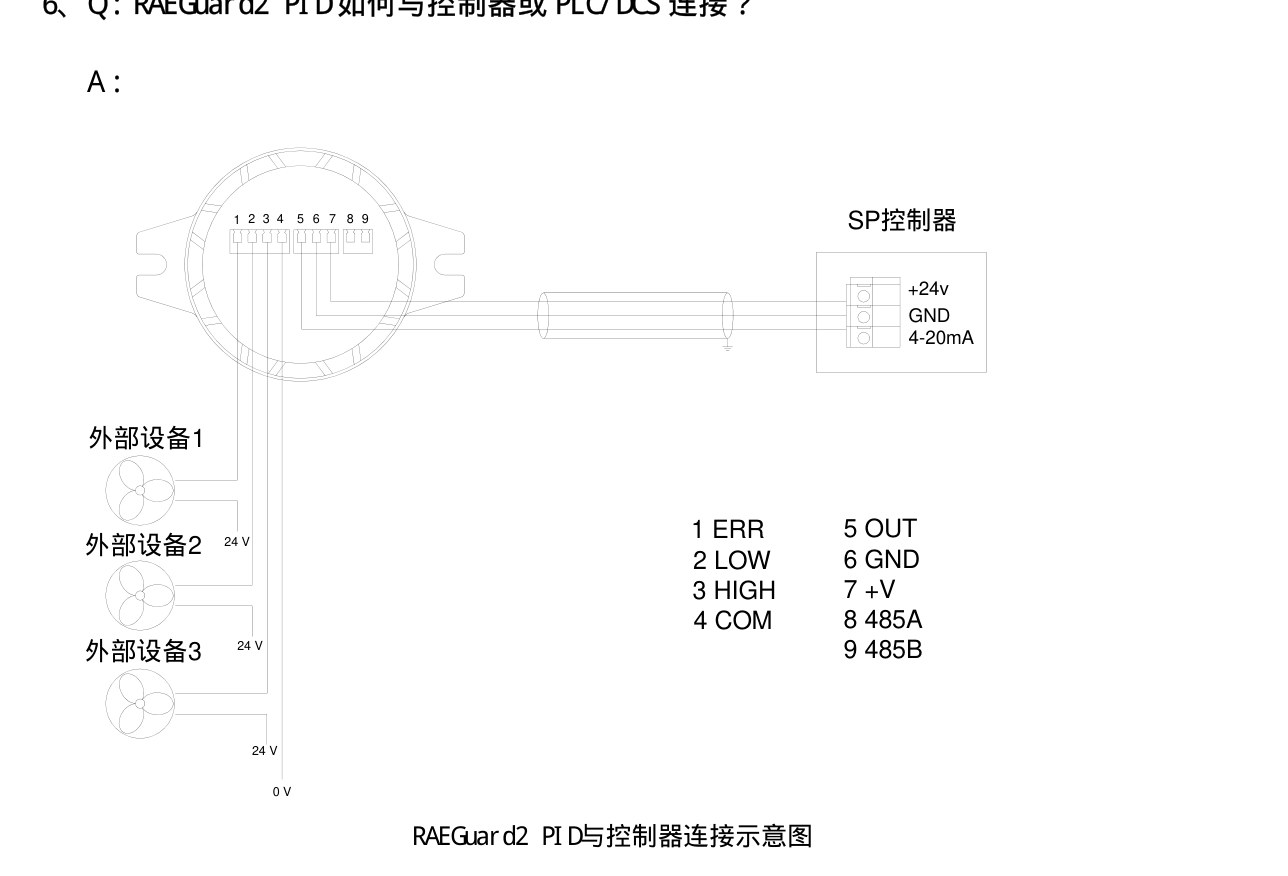

屏蔽层接到内部接地点三线制：+V 接 24 V，GND 接 0 V，OUT 接 4–20 mA 输入。高报 / 低报 / 故障继电器经 COM 带外部声光或联锁。RS-485 A/B 接 Modbus。接 PLC/DCS 时 OUT/GND 为信号，+V/GND 为供电。
+V / GND / 4–20 mA，继电器带外部设备

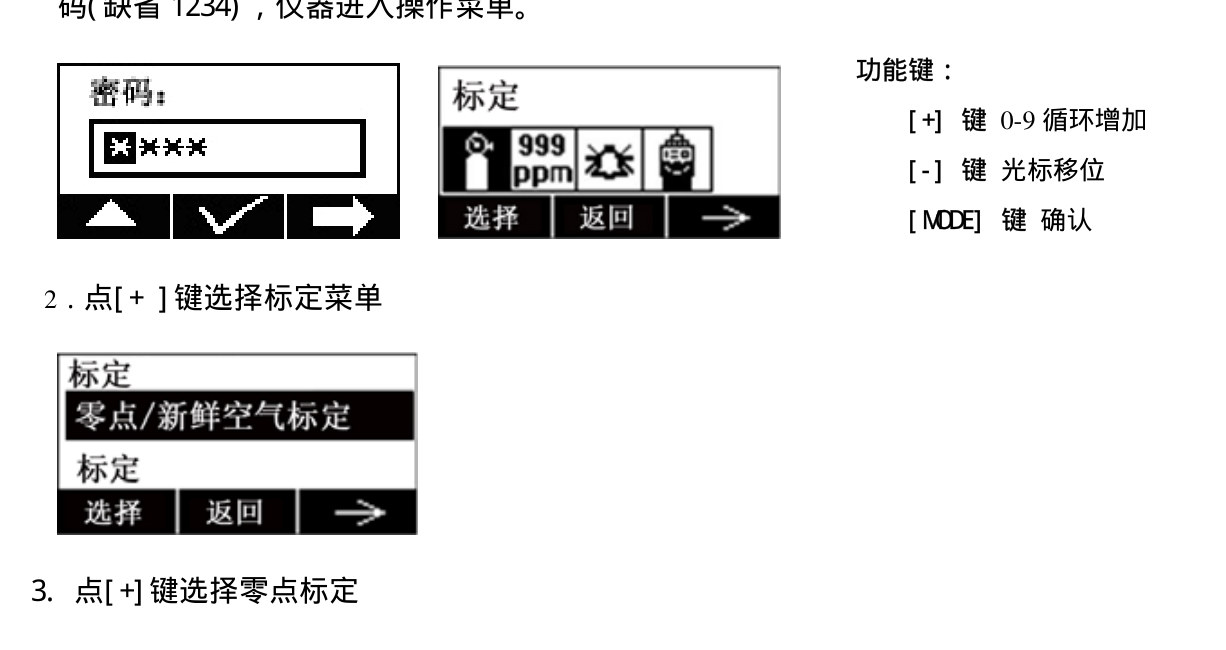

OUT/GND 为信号，+V/GND 为供电磁棒依次点 [+]、[−]、[MODE] 进入密码界面，缺省 1234（[+] 循环 0–9，[−] 移位，[MODE] 确认）。选标定菜单：先通新鲜空气做零点，倒计时结束后自动存；再选标准气标定，核对或修改 Span 后通异丁烯等标准气，点 [+] 开始，完成后关瓶阀并移开气瓶。
缺省密码 1234

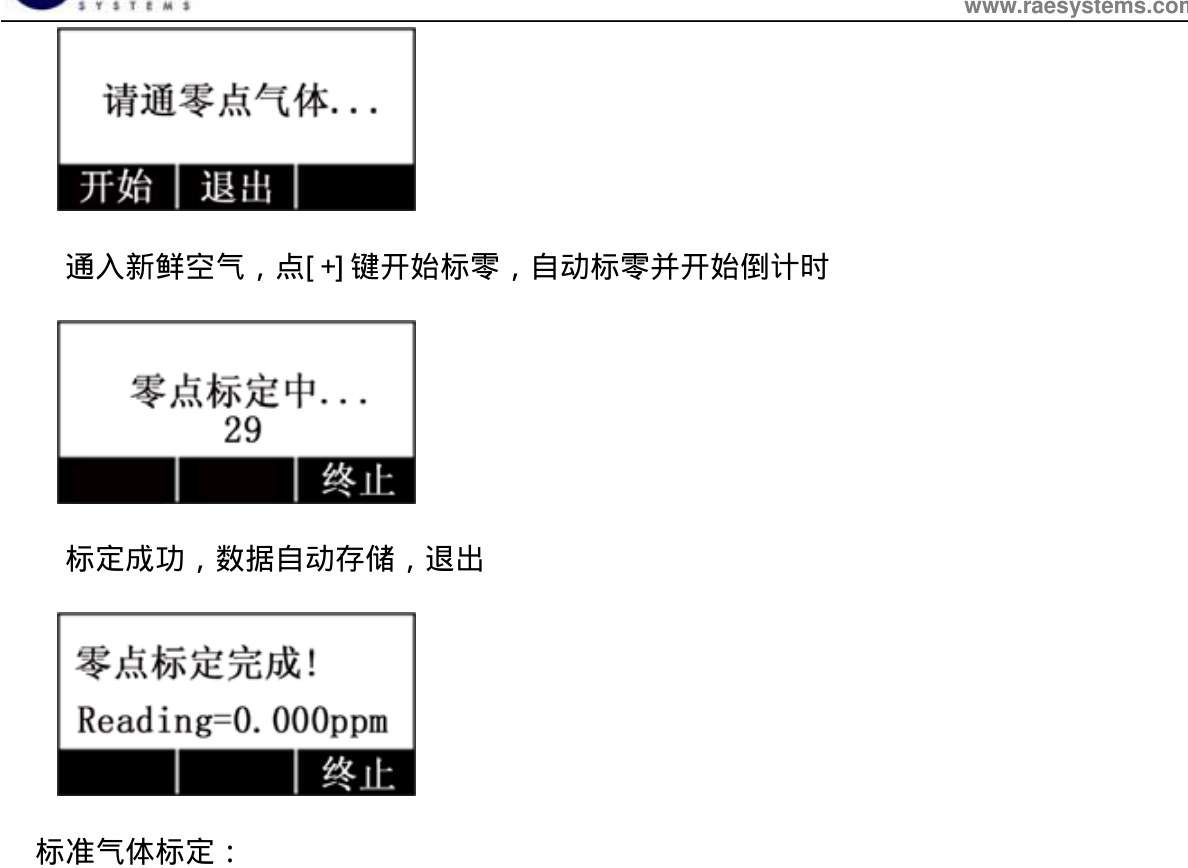

通新鲜空气，倒计时后自动存储

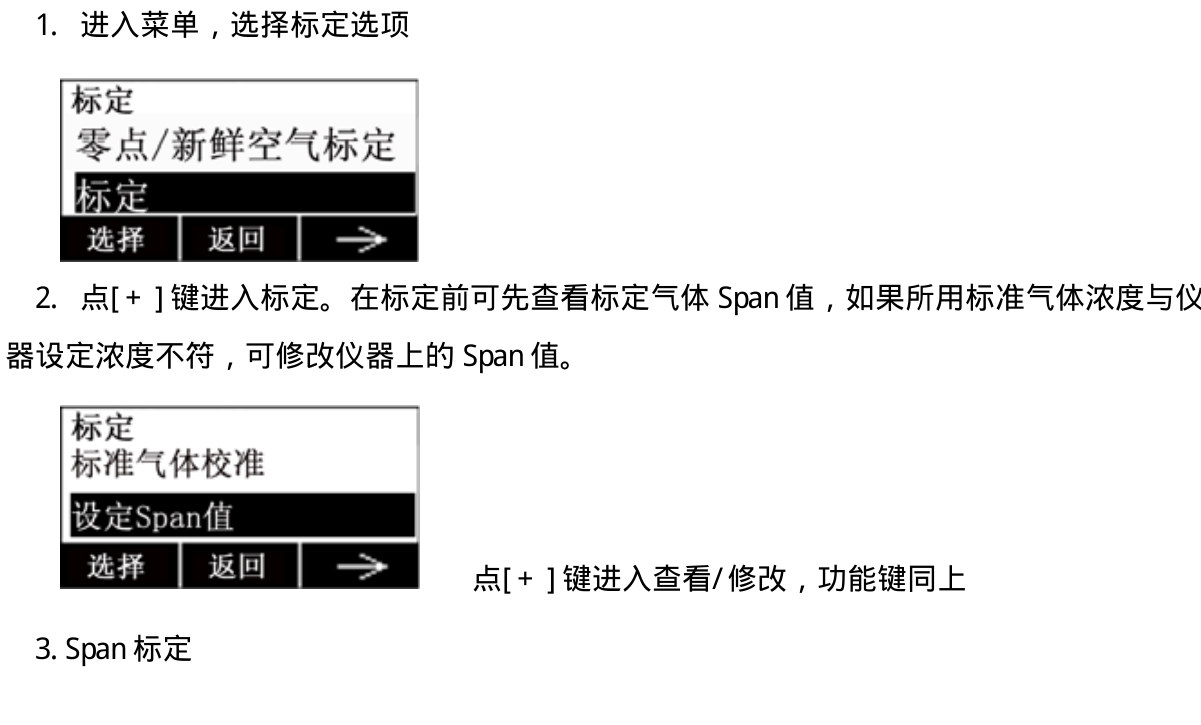

浓度不符时先改 Span

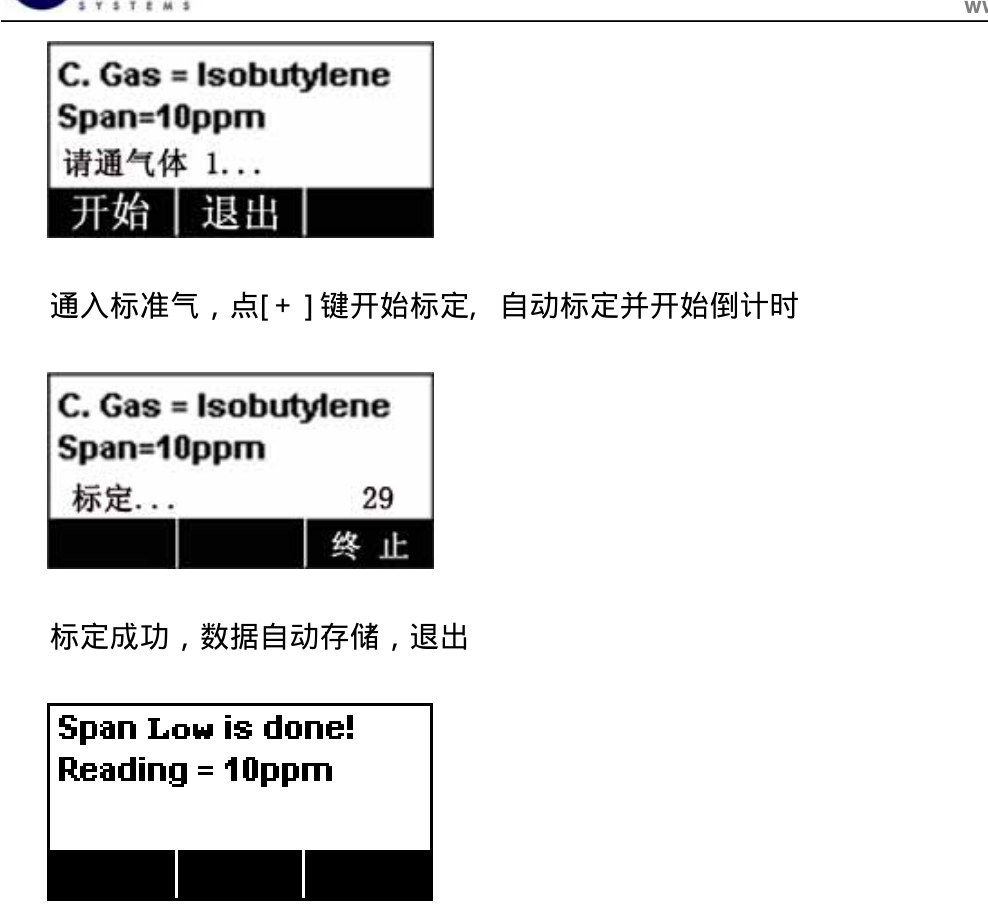

异丁烯示例 Span=10 ppm技术参数列出 ATEX、IECEx、UL/CSA 和中国防爆。证书请向我们索取，不要使用内部文件服务器路径。

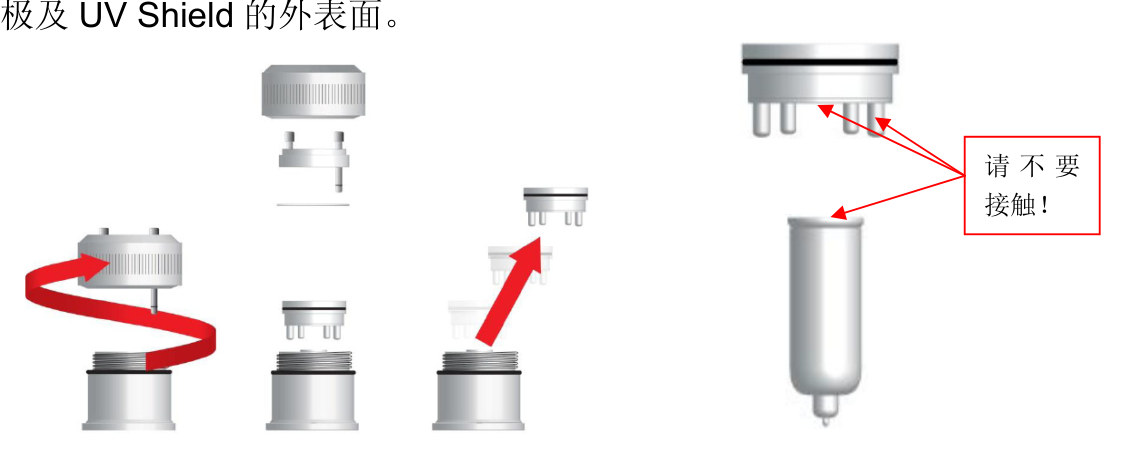

10. 没有 TVOC，读数为什么偏高？C01-3007-200 Detector 电极或 UV 灯受污染。按下面步骤拧开传感器上盖，用无水酒精棉签清洗电极、UV Shield 和灯窗；腐蚀严重请换 Detector。
请不要接触电极、UV Shield 和灯窗

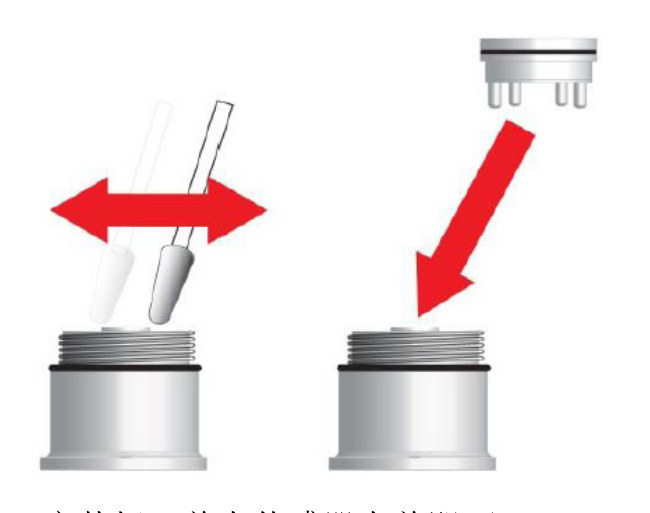

左右擦拭灯窗，再装回 DetectorDigiPID 或
D03-3003-000 安全栅损坏。用万用表测安全栅 1、6 脚：有约 5 V 则栅完好，重新插装 DigiPID，仍报错则换 DigiPID；没有 5 V 则换安全栅。

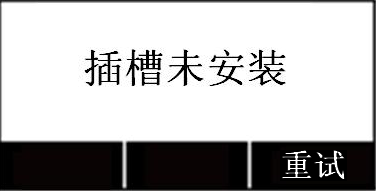

「插槽未安装」/ Retry
进气 In / 出气 Out
安全栅测 1、6 脚约 5 VC01-3007-200 Detector 或 UV 灯上有污染物、凝结水，或有重有机物沉积。到超量程时 Detector 往往洗不干净，需更换 Detector，至少更换 UV Shield。

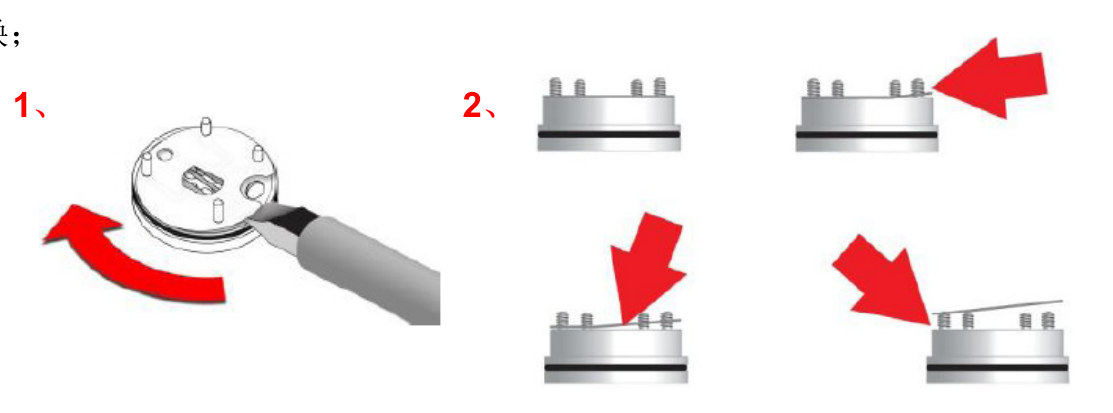

撬开壳体后按对角取 Shield
遮挡变薄或缺失必须更换气路堵塞或泵故障。常见是 sinter screw 被酸碱堵死，或壳体内进气软管被憋住。泵不转则换泵（
D03-3002-000）；泵完好则清理防尘膜、sinter screw，并检查软管是否扭曲。
UV 灯损坏或受污染。按下面步骤清洗灯窗；洗不净或已损坏请换原厂
050-0061-001 10.6 eV 灯。不要用水洗灯，洗完要晾干。
无水酒精棉签，不要用水

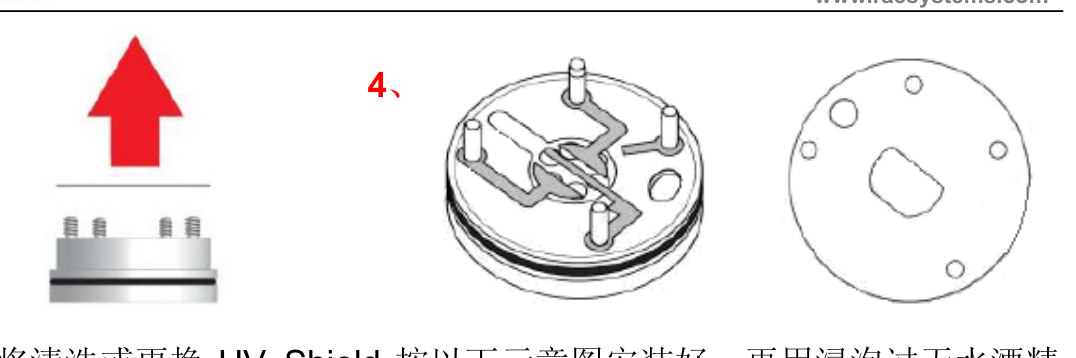

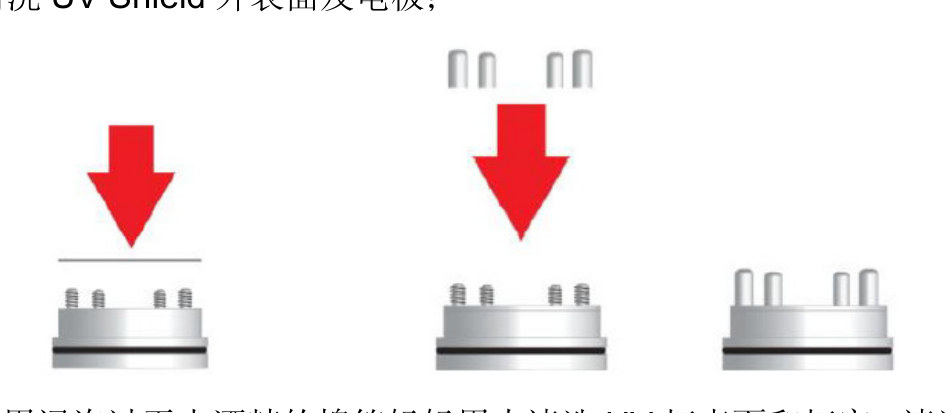

Shield 入位后再压四只电极帽 15. 传感器负漂移、黄灯闪 1 次/秒是什么原因？零点标定时用了含可测物质的空气。用新鲜空气或氮气重新做零点。
16. 标定错误、黄灯闪 1 次/秒是什么原因？零点或增益（量程）标定有误。重新做两点标定：先零点，再已知浓度标准气（推荐异丁烯）。
17. 湿度传感器故障是什么原因？湿度传感器损坏，需要更换。
18. 仪器读数和控制器读数为什么不同？偏差不大时先校正控制器。偏差大：断开控制器电流输入，用万用表测 4–20 mA 是否与显示一致，再判断是主机输出还是控制器。
19. 通气后读数为什么不断上升？请不要接触电极、UV Shield 和灯窗左右擦拭灯窗，再装回 Detector
