安泰吉华地下管廊有毒有害气体监控解决方案
系统概述:
地下管廊又称“共同管沟”,就是把市政、电力、通讯、燃气、供水排水等各种管线集于一体,在城市道路的地下空间建造一个集约化的隧道。地下管廊短则几公里,长则数十公里,巡检人员不可能实时完全掌握地下管廊的运行工控。因此城市地下管廊环境综合监控系统成为管廊管理环节的重中之重。
综合管廊是城市重要新基建项目之一,根据《城镇综合管廊监控与报警系统工程技术标准》GB/T 51274-2017要求,综合管廊需建设管廊环境与设备监控系统。通过在管廊防火分区内布设硫化氢、氧气、甲烷、温湿度、液位等传感器,实现对管廊环境内有害气体、含氧量、温湿度实时监测,对积水坑水位实时监测,并实现对风机、水泵、照明等控制设备进行联动控制。
综合管廊环境与设备监控系统是综合管廊监控与报警系统中的一个子系统,主要实现对综合管廊全域内环境与设备的参数、运行状态实施全程监控,监控数据通过光环网汇聚到管廊运维管理平台进行集中监控、统一调度、综合运维管理。
系统架构:
注:本系统功能较多,包含环境与设备监控系统、数据通信系统、安防系统、无线巡更系统、无线对讲系统、电话系统、火灾报警系统、防火门监控系统、供电及其他,仅在此罗列部分详情,其他详见附件1《监控设施及主要材料数量汇总表》。
设备层
设备层主要由综合管廊环境监测传感器及相关控制设备组成,该部分的核心设备是综合管廊ACU单元,实现各类传感器采集及设备控制。设备层还包括了环境参数采集类传感器,比如氧气传感器、硫化氢传感器、甲烷传感器、液位传感器、温湿度传感器等,同时包含各类控制设备终端,比如水泵控制柜、风机控制柜、照明控制柜等。
温湿度传感器 |
温度范围:0-50℃; |
氧气浓度传感器 |
电化学法; |
甲烷浓度传感器 |
催化燃烧法; |
H2S浓度传感器 |
电化学法; |
CO浓度传感器 |
电化学法; |
CL2浓度传感器 |
电化学法; |
多功能信息采集箱 |
串口通信模块,16点数字量输出模块,16点数字量输入模块,电源模块。含万兆光口视频交换机及千兆光口自控交换机 |
网络层
网络层主要是为综合管廊内各个信息系统提供数据传输的桥梁,综合管廊环境与设备监控系统的监控数据主要通过光环网进行传输,光环网拥有冗余性好、可靠性优等特点,当环网上的某一路链路断开,不会影响网络上数据的转发。
视频汇聚工业以太网交换机 |
网管型工业以太网交换机,8 个10/100/1000M 自适应网口,6 个1000M SFP |
||||||
数据型汇聚工业以太网交换机 |
网管型工业以太网交换机,8 个
10/100/1000M 自适应网口,6 个1000M SFP |
||||||
通信数据远距离接入工业以太网交换机 |
网管型工业以太网交换机,8 个10/100/1000M 自适应网口,2个1000M SFP |
监控层

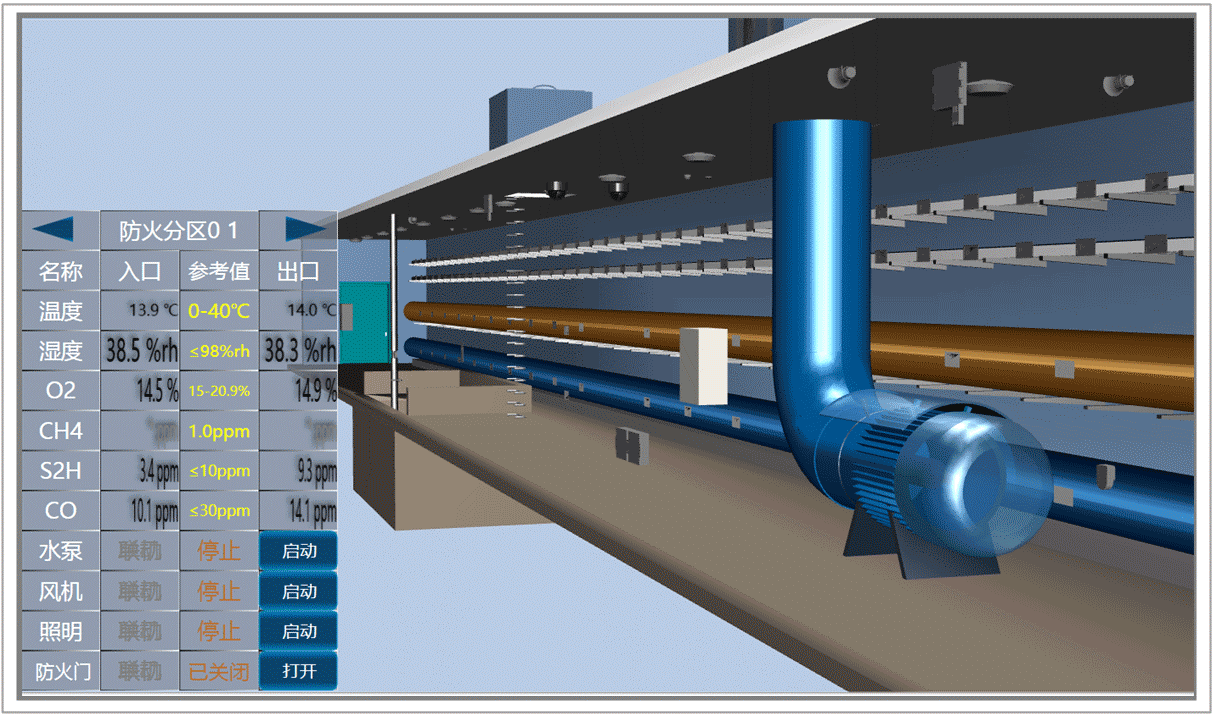

监控层是综合管廊环境与设备监控系统的核心,一般包含数据服务、数据应用、平台应用等。可建立数字化的综合管廊档案、动态的综合管廊环境监控信息、实时的综合管廊运行状态数据,通过统一监控管理平台,为综合管廊的监测监控、日常管理、运营维护以及统计查询、智能分析、辅助决策、预测预警和应急指挥提供有力支撑,实现高效、节能、安全、环保的“管、控、营”一体化智慧型管廊。
低照度球型云台摄像机 |
低照度摄像机,规格:1080P/0.01Lux /手动变焦红外镜头f=7~22mm/带红外辅助灯 DIx1,DOx1,IP65; |
||||||
NVR |
每个分变电所存储视频的时间不低于
30天,并预留远期接入防火分区的视频存储需求 |
||||||
双鉴入侵探测器 |
警戒距离不低于10米,DC24V,防护等级不低于IP65 |
系统功能:
管廊环境参数采集
系统实现对部署到管廊内环境监测传感器数据进行采集监测,超阈值报警;实现对管廊内排水、风机、照明、供配电附属设备运行状态、用电参数等进行实时监测。
管廊设备联动控制
系统实现对附属设备实现就地手动、就地自动和远程控制,以就地手动控制为最高优先级;当管廊内发生异常时启动监控报警,并向视频安防监控系统发送联动信号;系统可根据设置的阈值,对排水泵、排风机、报警器等实现联动控制。
综合管廊集中管理
将各个管仓、分区监控数据及设备运行状态通过光环网汇集到综合管廊监控中心进行统一监控、管理,有效的对各类监控数据进行采集、归类和存储,实现数据分析、集中展示及安全控制等。
综合管廊日常运维
系统具备通用的综合管廊的基础监控管理功能,同时也涵盖了管廊的运维管理业务,融合了防灾减灾、应急指挥等功能。通过集成业界的最新技术如GIS技术,实现了管廊管理的可视化、高效化运维管理。
系统特点:
具备先进性与实用性
系统设计采用先进的设计理念、技术、方法,注意结构、设备的成熟性;系统采用专业化地理信息系统并结合GIS技术;系统功能设计全面实用,界面设计专业、友好。
具备安全性与易用性
