Honeywell霍尼韦尔FS20X火焰探测器

Honeywell霍尼韦尔 FS20X火焰探测器

品牌：	Honeywell霍尼韦尔
型号：	Fire Sentry FS20
价格：	15000.00元
种类：	火焰探测器
量程：	90°，100%全锥形视野；中轴线±45°
检测原理：	红外原理
工作温度：	-40～+185ºF（-40～+85ºC）
环境湿度：	5～95%RH，非冷凝
使用说明书：	Honeywell霍尼韦尔FS20X火焰探测器产品使用说明书
技术规格：	Honeywell霍尼韦尔FS20X火焰探测器产品技术规格参数说明书
检测精度：	极高、高、中等、低：可通过开关调节
工作电源：	18～32VDC,额定24VDC
输出信号：	0～20 mA，用户可自行选择源型或漏型

产品描述

Fire Sentry FS20X探测器以性能可靠的Fire Sentry SS4探测器为基础，集成红外和紫外感应技术的又一杰出产品。Fire Sentry FS20X是一款多光谱、紫外/双频红外/可见光火焰探测器且配备有经过认证的紫外日盲型传器。与常规的紫外/红外探测器相比，Fire Sentry FS20X在较宽的温度范围内具有对火灾更快的响应速度，且探测范围长。

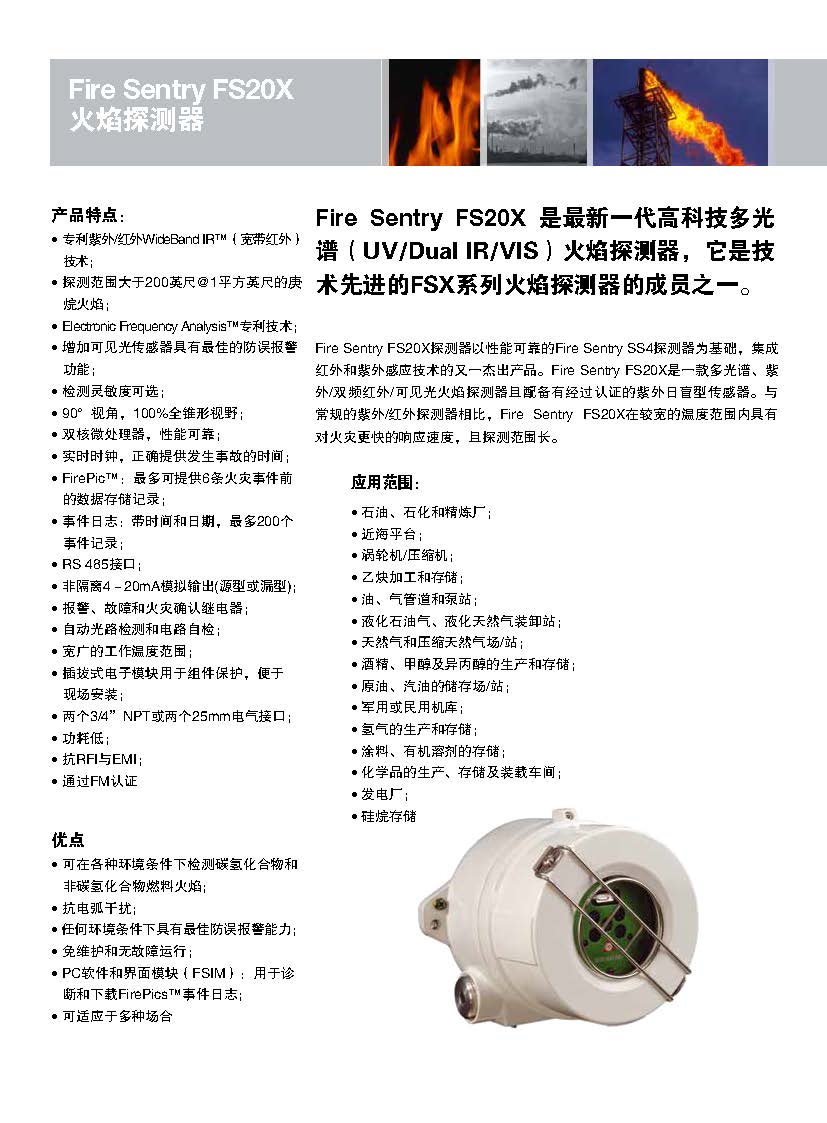

FS20火焰探测器

FS20X探测器使用先进的专利算法进行信号处理，并通过精心设计的火灾和火焰分析方法进行分析，从而能对各种工业环境中各种类型的火灾发出报警响应。由于烟尘过于浓厚或透镜被污染导致探测器的UV信号降低时，Fire Sentry FS20X自身的WideBand IR™（宽带红外™）、Near Band IR（窄带红外）和Visible（可见光）专利技术仍可对火灾发出报警，不过其灵敏度有所降低且响应速度变慢。该产品的双核微处理器将为您提供故障安全运行和快速、可靠的性能保证。主微处理器将用于进行高速信号采样及数字信号处理；而从微处理器将用于处理各种传感器数据，进行通信、自诊断并实现多种输出接口；另外，该产品还附带有保存事件日志和FirePic™数据的存储器。

产品特点

• 专利紫外/红外WideBand IR™（宽带红外）技术；
• 探测范围大于200英尺@1平方英尺的庚烷火焰；
• Electronic Frequency Analysis™专利技术；
• 增加可见光传感器具有最佳的防误报警功能；
• 检测灵敏度可选；
• 90°视角，100%全锥形视野；
• 双核微处理器，性能可靠；
• 实时时钟，正确提供发生事故的时间；
• FirePic™：最多可提供6条火灾事件前的数据存储记录；
• 事件日志：带时间和日期，最多200个事件记录；
• RS 485接口；
• 非隔离4～20mA模拟输出(源型或漏型)；
• 报警、故障和火灾确认继电器；
• 自动光路检测和电路自检；
• 宽广的工作温度范围；
• 插拔式电子模块用于组件保护，便于现场安装；
• 两个3/4”NPT或两个25mm电气接口；
• 功耗低；
• 抗RFI与EMI；
• 通过FM认证

技术参数

FS20火焰探测器技术参数一般技术规格
视野范围 90°，100%全锥形视野；中轴线±45°
灵敏度极高、高、中等、低：可通过开关调节
响应时间 100英尺处1平方英尺正庚烷火焰：3～5秒；
200英尺处1平方英尺正庚烷火焰：3～10秒
频谱灵敏度紫外光：185～260纳米；
近红外：400～700纳米；
窄带红外：0.7～1.1微米；
宽带红外：1.1～3.5微米；
工作电压 18～32VDC,额定24VDC
功耗工作：83 mA
报警 133 mA
加热器 155 mA
注：温度为0ºF (-17ºC)时，加热器打开。
输出继电器报警：SPDT（常开/常闭），断开/隙合，锁存/非锁存；
故障：SPDT（常开），通常接通，锁存/非锁存；
辅助：SPDT（常开/常闭），断开/隙合，锁存/非锁存；
触点额定值：1 A×24 VDC
模拟输出 0～20 mA，用户可自行选择源型或漏型
回路电阻 50～400欧姆
数字通信下列其中之一，用户可自行选择：
• RS-485，ModBus协议；
• RS-485，FireBus II；
• RS-485 Special（选配）；
• HART，选配插入式模块
指示信号蓝色LED指示灯：电源；
红色LED指示灯：报警；
黄色LED指示灯：故障；
温度范围工作：-40～+185ºF（-40～+85ºC）；
存储：-67～+230ºF（-55～+110ºC）
湿度范围相对湿度：5～95%RH，非冷凝
振动符合或高于MilSpec 810C Method 514.2, Curve AW12标准
配线 14 AWG（2.5mm 2 ）～22 AWG（0.326mm 2 ），建议采用屏蔽电缆
电气接口标准：两个3/4”NPT或两个M25
外壳材质铝合金或316不锈钢
防护等级 NEMA 4 & 4X，IP66
认证 FM：
Class I, Div. 1 & 2, Groups B, C, & D
Class II, Div. 1 & 2, Groups E, F, & G
Class III
ATEX：II 2 G D
Ex d IIC T4（Ta：-60～+110ºC），T5（Ta：-60～+90ºC），T6（Ta：-60～+75ºC）
CE：
符合EN6000-6-4和EN50130-4标准要求
SIL等级：
FMEDA符合IEC 61508安全要求。
重量铝制：3.6 lbs（1.6 kg）；
不锈钢制：7 lbs（3.2 kg）
安装旋转支架（可选配）
保修三年

适用范围

• 石油、石化和精炼厂；
• 近海平台；
• 涡轮机/压缩机；
• 乙炔加工和存储；
• 油、气管道和泵站；
• 液化石油气、液化天然气装卸站；
• 天然气和压缩天然气场/站；
• 酒精、甲醇及异丙醇的生产和存储；
• 原油、汽油的储存场/站；
• 军用或民用机库；
• 氢气的生产和存储；
• 涂料、有机溶剂的存储；
• 化学品的生产、存储及装载车间；
• 发电厂；
• 硅烷存储
